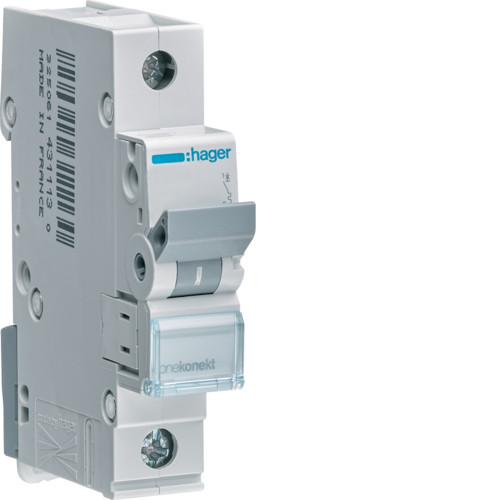

Автоматичний вимикач In=16А, 1 п, С, 6кА Hager

1-полюсний автоматичний вимикач In=16А, 6кА Hager з характеристикою спрацьовування застосовується для захисту електричних кабелів і проводів від короткого замикання або перевантаження.

Переваги автоматичних вимикачів Hager:

Даний автоматичний вимикач особливо незамінний для захисту кабелю і ланцюгів в приладах з підвищеним пусковим струмом (групи ламп, електричні двигуни).

Особлива геометрія клеми дозволяє безпомилково підключити дроти.

Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.

Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік.

Можливість пломбування важеля управління.

Завдяки фазним шин монтаж проводки проводиться швидко і надійно.

Надійний захист (IP2x) від випадкового дотику до струмоведучих частин.

Технічні характеристики MC116A:

Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 1 P.
Тип полюси: 1 P.
Крива: С.

Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна вимикаюча здатність струму короткого замикання: 6 kA.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 230/400 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 4000 V.

Електричний струм.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Номінальна вимикаюча здатність згідно EN 60898: 6 kA.
Вимикаюча здатність для 230 (EN 60947-2): 6 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 5/10 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.

Електричний струм/температура.
Номінальний струм при -15°C: 21,33 A.
Номінальний струм 20 ° C: 17,32 A
Номінальний струм 30 ° C: 16 A..
Номінальний струм при 35°C: 15,6 A.
Номінальний струм 40 ° C: 15,03 A.
Номінальний струм 45 ° C: 14,46 A.
Номінальний струм 50 ° C: 14 A.
Номінальний струм 55 ° C: 13,31 A.
Номінальний струм 60 ° C: 12,74 A.
Номінальний струм 65 ° C: 12,17 A.
Номінальний струм 70 ° C: 11,59 A.

Коефіцієнт корекції струму.
Коригуючий коефіцієнт магнітного розчеплювача при 100 Гц: 1,1.
Коригуючий коефіцієнт магнітного розчеплювача при 200 Гц: 1,2.
Коригуючий коефіцієнт магнітного розчеплювача при 400 Гц: 1,5.
Коригуючий коефіцієнт магнітного розчеплювача при 60 Гц: 1.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв 0,85.

Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 2,32 W.
Загальна потужність, що розсіюється під номінальним струмом: 2,32 W.

Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.

Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 17,5 mm.

Монтаж.
Момент затягування: 2,8 Нм.

Подключение.
Поперечный разрез соединения с жестким проводом: 1 - 35 мм².
Поперечный разрез соединения с гибким проводом: 1 - 25 мм².
Тип соединения: Винтовой.
Соединительная способность верхнего и нижнего винтовых Клемм с гибким кабелем: 1/25 mm².
Соединительная способность верх. и нижнего винтовых Клемм с жестким кабелем: 1/35 mm².

Стандарты.
Стандартный текст: EN 60898-1.
Европейская директива WEEE: связанный.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 70 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура зберігання / транспортування: -25 ... 80 ° C.
