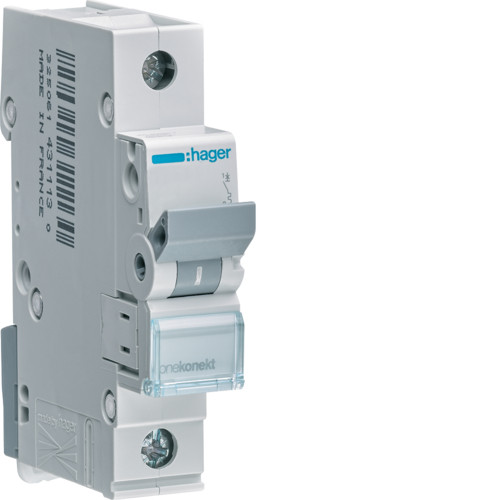

Автоматичний вимикач In=20А, 1 п, С, 6кА Hager

1-полюсний автоматичний вимикач In=20А, 6кА Hager з характеристикою спрацьовування застосовується для захисту електричних кабелів і проводів від короткого замикання або перевантаження.

Переваги автоматичних вимикачів Hager:

Даний автоматичний вимикач особливо незамінний для захисту кабелю і ланцюгів в приладах з підвищеним пусковим струмом (групи ламп, електричні двигуни).

Особлива геометрія клеми дозволяє безпомилково підключити дроти.

Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.

Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік.

Можливість пломбування важеля управління.

Завдяки фазним шин монтаж проводки проводиться швидко і надійно.

Надійний захист (IP2x) від випадкового дотику до струмоведучих частин.


Технічні характеристики MC120A:

Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 1 P.
Тип полюси: 1 P.
Крива: С.

Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна вимикаюча здатність струму короткого замикання: 6 kA.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 230/400 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 4000 V.

Електричний струм.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Номінальна вимикаюча здатність згідно EN 60898: 6 kA.
Вимикаюча здатність на 1 полюсі 400 В NF 60947-2: 3 kA.
Вимикаюча здатність для 415В (EN 60947-2): 10 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 5/10 In.
min / max діапазон спрацьовування електромагнітного розчеплювача при DC: 7/15 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In.

Электрический ток/температура.
Номинальный ток при -15 ° C: 23,2 A.
Номинальный ток 20 ° C: 20,7 A.
Номинальный ток 30 ° C: 20 A.
Номинальный ток при 35 ° C: 19,6 A.
Номинальный ток 40 ° C: 19,2 A.
Номинальный ток 45 ° C: 18,8 A.
Номинальный ток 50 ° C: 18,4 A.
Номинальный ток 55 ° C: 18 A.
Номинальный ток 60 ° C: 17,6 A.
Номинальный ток 65 ° C: 17,2 A.
Номинальный ток 70 ° C: 16,8 A.

Коэффициент коррекции тока.
Корректирующий коэффициент магнитного расцепителя при 100 Гц: 1,1.
Корректирующий коэффициент магнитного расцепителя при 200 Гц: 1,2.
Корректирующий коэффициент магнитного расцепителя при 400 Гц: 1,5.
Корректирующий коэффициент магнитного расцепителя при 60 Гц: 1.
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1.
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95.
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9.
Корректирующий коэффициент при расположении рядом 6 устройств 0,85.

Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 2,7 W.
Загальна потужність, що розсіюється під номінальним струмом: 2,7 W.

Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.

Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 17,5 mm.

Монтаж.
Момент затягування: 2,8 Нм.
Тип затискача нижньої клеми для модульних пристроїв: немає.
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R. 3; Berker R. 1; Серія 1930; серія R. classic.
Нижнє підключення для модульних пристроїв: немає.

Підключення.
Поперечний розріз з'єднання з жорстким проводом: 1 - 35 мм2.
Поперечний розріз з'єднання з гнучким проводом: 1 - 25 мм2.
Тип з'єднання: Гвинтовий.
Сполучна здатність верхнього і нижнього гвинтових Клем з гнучким кабелем: 1/25 mm2.
Сполучна здатність верх. та нижнього гвинтових Клем з жорстким кабелем: 1/35 mm2.

Стандарти.
Стандартний текст: EN 60898-1.
Європейська директива WEEE: пов'язаний.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 70 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура зберігання / транспортування: -25 ... 80 ° C.
