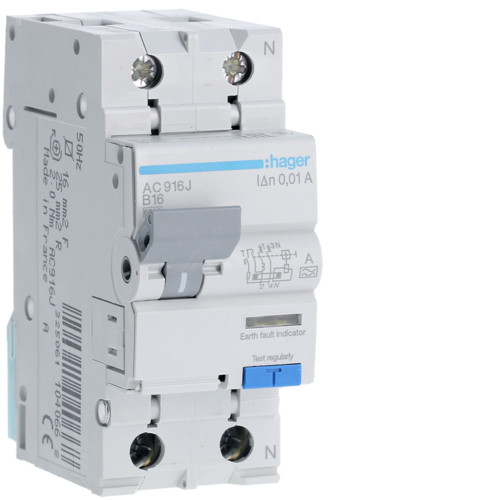

Диференційний автоматичний вимикач 1+N, 16A, 10 mA, B, 6 КА, A, 2м

Диференційний автоматичний вимикач 1+N, 16A, 10 mA, B, 6 КА, A це комбінація пристрої захисного відключення автоматичного вимикача. Завдяки цьому забезпечується надійне відключення всіх полюсів при виникненні струму витоку; при перевантаженні; при короткому замиканні.

Переваги ДАВШИ Hager:

• Двухмодульное виконання пристрою не вимагає багато місця.
• Зручна биконнектная схема монтажу дозволяє з'єднати шиною кілька ДАВШИ.
• Індикація струму витоку. Тільки при спрацьовуванні під дією струму витоку індикатор робиться жовтим.

Технічні характеристики NDN116:

Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 2 P.
Тип полюси: 1P+N.
Крива: Ст.


Основні електричні характеристики.
Частота: 50 Hz
Номінальна вимикаюча здатність струму короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 240 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Максимальна робоча напруга: 240 V.
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V.

Електричний струм.
Номінальний диференціальний струм: 10 mA.
Сила імпульсу струму (хвиля 8/20 мкс): 250 A.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Вимикаюча здатність для 230 (EN 60947-2): 6 kA.
Вимикаюча здатність для 240В (EN 60947-2): 6 kA.
Потужність відключення і замикання 6 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 3/5 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.

Електричний струм/температура.
Номінальний струм при -15 ° C: 18,1 A.
Номінальний струм 20 ° C: 16,5 A.
Номінальний струм 30 ° C: 16 A.
Номінальний струм при 35 ° C: 15,8 A.
Номінальний струм 40 ° C: 15,6 A.
Номінальний струм 45 ° C: 15,4 A.
Номінальний струм 50 ° C: 15,2 A.
Номінальний струм 55 ° C: 15 A.
Номінальний струм 60 ° C: 14,8 A.

Коефіцієнт корекції струму.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв: 0,85.

Відключення.
Немає захисту від помилкових відключень.

Витривалість.
Електрична міцність кількості циклів: 2000.
Кількість механічних процесів: 2000.

Розміри.
Глибина встановленого вироби: 68 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 35 mm.

Монтаж.
Момент затягування: 2,1 Нм.

Підключення.
Нижня гвинтове з'єднання з гнучким провідником: 1/16 mm2.
Верхнє гвинтове з'єднання з гнучким провідником: 1/16 mm2.
Секція виходу гвинта при нерухомому проводі: 1/25 mm2.
Попереднє розріз під з'єднання при нерухомому провіднику: 1/25 mm2.
Поперечний розріз з'єднання з жорстким проводом: 1/25 мм2.
Поперечний розріз з'єднання з гнучким проводом: 1 - 16 мм2.
Тип з'єднання: Гвинтовий.

Обладнання.
Можливо приєднання додаткового устаткування.

Стандарти.
Стандартний текст: EN 61009-1.
Європейська директива WEEE: пов'язаний.

Безпека.
Захисне виконання: IP20.
Тип диференціальної захисту: A.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 40 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 70 ° C.
Температура зберігання / транспортування: -25 ... 70 ° C.

Температура.
Температура калібрування: 30 °C.
