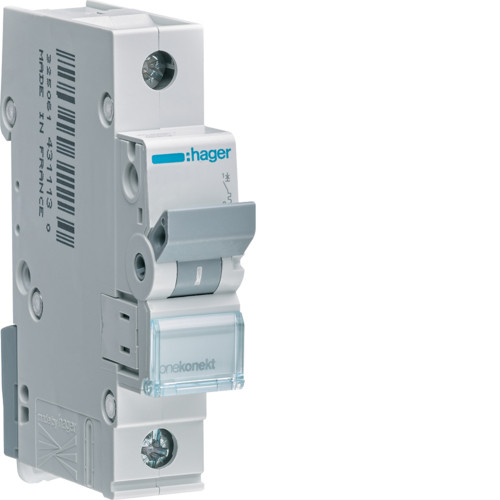

Автоматичний вимикач In=13А, 1 п, С, 6кА Hager
226 ₴
Мінімальна сума замовлення на сайті — 800 грн
- В наявності
- Код: MCN113A
- +380 (68) 337-60-66
- +380 (63) 978-83-92
1-полюсний автоматичний вимикач In=13А, 6кА Hager з характеристикою спрацьовування застосовується для захисту електричних кабелів і проводів від короткого замикання або перевантаження.
Переваги автоматичних вимикачів Hager:
Даний автоматичний вимикач особливо незамінний для захисту кабелю і ланцюгів в приладах з підвищеним пусковим струмом (групи ламп, електричні двигуни).
Особлива геометрія клеми дозволяє безпомилково підключити дроти.
Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.
Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік.
Можливість пломбування важеля управління.
Завдяки фазним шин монтаж проводки проводиться швидко і надійно.
Надійний захист (IP2x) від випадкового дотику до струмоведучих частин.
Технічні характеристики MC113A:
Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 1 P.
Тип полюси: 1 P.
Крива: С.
Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна вимикаюча здатність струму короткого замикання: 6 kA.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 230/400 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 4000 V.
Електричний струм.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Номінальна вимикаюча здатність згідно EN 60898: 6 kA.
Вимикаюча здатність на 1 полюсі 400 В NF 60947-2: 3 kA.
Вимикаюча здатність для 415В (EN 60947-2): 10 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 5/10 In.
min / max діапазон спрацьовування електромагнітного розчеплювача при DC: 7/15 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In.
Електричний струм/температура.
Номінальний струм при -15 ° C: 14,9 A.
Номінальний струм 20 ° C: 13,5 A.
Номінальний струм 30 ° C: 13 A.
Номінальний струм при 35 ° C: 12,8 A.
Номінальний струм 40 ° C: 12,5 A.
Номінальний струм 45 ° C: 12,3 A.
Номінальний струм 50 ° C: 12 A.
Номінальний струм 55 ° C: 11,8 A.
Номінальний струм 60 ° C: 11,5 A.
Номінальний струм 65 ° C: 11,3 A.
Номінальний струм 70 ° C: 11 A.
Коефіцієнт корекції струму.
Коригуючий коефіцієнт магнітного розчеплювача при 100 Гц: 1,1.
Коригуючий коефіцієнт магнітного розчеплювача при 200 Гц: 1,2.
Коригуючий коефіцієнт магнітного розчеплювача при 400 Гц: 1,5.
Коригуючий коефіцієнт магнітного розчеплювача при 60 Гц: 1.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв 0,85.
Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 2.2 W.
Загальна потужність, що розсіюється під номінальним струмом: 2.2 W.
Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.
Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 17,5 mm.
Монтаж.
Момент затягування: 2,8 Нм.
Підключення.
Поперечний розріз з'єднання з жорстким проводом: 1 - 35 мм2.
Поперечний розріз з'єднання з гнучким проводом: 1 - 25 мм2.
Тип з'єднання: Гвинтовий.
Сполучна здатність верхнього і нижнього гвинтових Клем з гнучким кабелем: 1/25 mm2.
Сполучна здатність верх. та нижнього гвинтових Клем з жорстким кабелем: 1/35 mm2.
Стандарти.
Стандартний текст: EN 60898-1.
Європейська директива WEEE: пов'язаний.
Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 70 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура зберігання / транспортування: -25 ... 80 ° C.
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Матеріал корпусу | Пластик |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Часострумові характеристики | C |
Кількість модулів | 1 шт. |
Кількість полюсів | 1 шт. |
Номінальний струм | 13 А |
