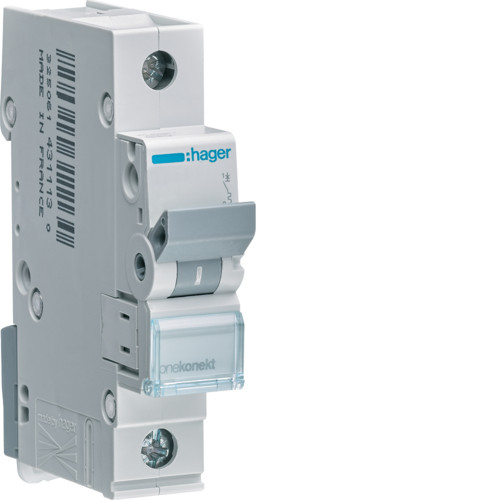

Автоматичний вимикач In = 32 А, 1 п, С, 6 кА Hager

233 ₴
Мінімальна сума замовлення на сайті — 600 грн
- В наявності
- Код: MCN132A
- +380 (68) 337-60-66
- +380 (63) 978-83-92
1-полюсний автоматичний вимикач, In = 32 А, 6кА Hager з характеристикою спрацьовування С застосовується для захисту електричних кабелів і дротів від короткого замикання або перевантаження.
Переваги автоматичних вимикачів Hager:
Цей автоматичний вимикач особливо незамінний для захисту кабелю та ланцюгів у приладах із підвищеним пусковим струмом (групи ламп, електричні двигуни).
Особлива геометрія клеми дає змогу безпомилково приєднати дроти.
Bi-Connect клеми дають змогу одночасно приєднати фазну шину і провідник.
Інтуїтивно зрозуміла індикація стану ВМИК/ВИМИК, витоку.
Можливість пломбування важеля керування.
Завдяки фазним шинам монтаж проведення виробляється швидко та надійно.
Надійний захист (IP2x) від випадкового торкання до струмопровідних частин.
Технічні характеристики MС132A:
Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 1 P.
Тип полюса: 1 P.
Крива: С.
Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна вимикаюча здатність струму короткого замикання: 6 kA.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 230/400 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість проти номінальної імпульсної напруги 4000 V.
Електричний струм.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Номінальна вимикаюча здатність згідно з EN 60898: 6 kA.
Вимикальна здатність на 1 полюсі 400 В NF 60947-2: 3 kA.
Вимикальна здатність для 230 (EN 60947-2): 10 kA.
Вимикальна здатність для 415 В (EN 60947-2): 10 kA.
Поріг електромагнітного розчіплювача змінного струму мін./Макс.: 3/5 In.
min/max діапазон спрацьовування електромагнітного розчіплювача за DC: 4/7 In.
min/max діапазон спрацьовування теплового розчіплювача за АC: 1,13 / 1,45 In.
min/max діапазон спрацьовування теплового розчіплювача за DC: 1,13 / 1,45 In.
Електричний струм/температура.
Номінальний струм за -15 °C: 37,5 A.
Номінальний струм 20 °C: 33,3 A.
Номінальний струм 30 °C: 32 A.
Номінальний струм за 35 °C: 31,3 A.
Номінальний струм 40 °C: 30,6 A.
Номінальний струм 45 °C: 29,9 A.
Номінальний струм 50 °C: 29,2 A.
Номінальний струм 55 °C: 28,5 A.
Номінальний струм 60 °C: 27,7 A.
Номінальний струм 65 °C: 27 A.
Номінальний струм 70 °C: 26,3 A.
Коефіцієнт корекції струму.
Коригувальний коефіцієнт магнітного розчіплювача за 100 Гц: 1,1.
Коригувальний коефіцієнт магнітного розчіплювача за 200 Гц: 1,2.
Коригувальний коефіцієнт магнітного розчіплювача за 400 Гц: 1,5.
Коригувальний коефіцієнт магнітного розчіплювача за 60 Гц: 1.
Коефіцієнт корекції струму для 2 пристроїв, розташованих поруч: 1.
Коефіцієнт корекції струму для 3 пристроїв, розташованих поруч: 0,95.
Коригувальний коефіцієнт під час розміщення поруч 4 і 5 пристроїв: 0,9.
Коригувальний коефіцієнт під час розміщення поруч 6 пристроїв 0,85.
Потужність.
Розсіювана потужність у розрахунку на кожен полюс: 4,4 W.
Загальна потужність під номінальним струмом: 4,4 W.
Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.
Розміри.
Глибина встановленого виробу: 70 mm.
Висота встановленого виробу: 83 mm.
Ширина встановленого виробу: 17,5 mm.
Монтаж.
Момент затягування: 2,8 Нм.
Тип затискача нижньої клеми для модульних пристроїв: ні.
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; серія R.classic.
Нижнє під'єднання для модульних пристроїв: ні.
Під'єднання.
Поперечний розріз з'єднання з жорстким дротом: 1 - 35 мм2.
Поперечний розріз з'єднання з гнучким дротом: 1 - 25 мм2.
Тип з'єднання: Гвинтовий.
З'єднувальна здатність верхнього та нижнього гвинтових клем із гнучким кабелем: 1/25 mm2.
З'єднувальна здатність верх. і нижній гвинтовий Клем із жорстким кабелем: 1/35 mm2.
Стандарти.
Стандартний текст: EN 60898-1.
Європейська директива WEEE: зв'язаний.
Умови використання.
Ступінь забруднення відповідно до IEC 60664/IEC 60947-2: 2.
Робоча температура: -25... 70 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до 80 °C.
Температура зберігання/ транспортування: -25... 80 ° C.
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Матеріал корпусу | Пластик |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Часострумові характеристики | C |
Кількість модулів | 1 шт. |
Кількість полюсів | 1 шт. |
Номінальний струм | 32 А |
