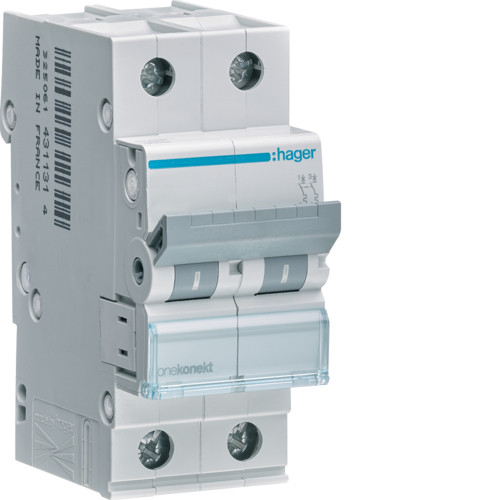

Автоматичний вимикач 2P 6kA C-0.5 A 2M Hager
788 ₴
- Під замовлення
- Код: MCN200A
- +380 (68) 337-60-66
- +380 (63) 978-83-92
2-полюсний автоматичний вимикач In=0,5 А, 6кА Hager з характеристикою спрацьовування застосовується для захисту кабелів та ланцюгів, особливо в приладах у підвищеним пусковим струмом (групи ламп, електродвигуни тощо)
Переваги:
геометрія клеми виключає неправильне підключення проводу;
одночасне приєднання фазної шини та провідника за допомогою Bi-Connect клеми;
однозначна індикація стану ВКЛ/ВИКЛ, витік;
можливість пломбування важеля управления4
монтаж проводки проводиться швидко і надійно завдяки фазним шин;
надійний захист (IP2x) від випадкового дотику до струмоведучих частин.
Технічні характеристики:
Архітектура.
Кількість захищених полюсів: 2.
Кількість полюсів: 2 P.
Тип полюси: 2 Р.
Крива: С.
Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна вимикаюча здатність струму короткого замикання: 6 kA.
Тип напруги живлення: АС.
Номінальна робоча напруга змінного струму 230 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 4000 V.
Електричний струм.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Номінальна вимикаюча здатність згідно EN 60898: 6 kA.
Вимикаюча здатність на 1 полюсі 400 В NF 60947-2: 3 kA.
Вимикаюча здатність для 230 (EN 60947-2): 10 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 5/10 In.
min / max діапазон спрацьовування електромагнітного розчеплювача при DC: 7/15 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In.
Електричний струм/температура.
Номінальний струм при -15 ° C: 0,7 A.
Номінальний струм 20 ° C: 0,5 A.
Номінальний струм 30 ° C: 0,5 A.
Номінальний струм при 35 ° C: 0,5 A
Номінальний струм 40 ° C: 0,5 A.
Номінальний струм 45 ° C: 0,4 A.
Номінальний струм 50 ° C: 0,4 A.
Номінальний струм 55 ° C: 0,4 A.
Номінальний струм 60 ° C: 0,3 A.
Номінальний струм 65 ° C: 0,3 A.
Номінальний струм 70 ° C: 0,3 A.
Коефіцієнт корекції струму.
Коригуючий коефіцієнт магнітного розчеплювача при 100 Гц: 1,1.
Коригуючий коефіцієнт магнітного розчеплювача при 200 Гц: 1,2.
Коригуючий коефіцієнт магнітного розчеплювача при 400 Гц: 1,5.
Коригуючий коефіцієнт магнітного розчеплювача при 60 Гц: 1.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв 0,85.
Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 1,17 W.
Загальна потужність, що розсіюється під номінальним струмом: 2,3 W.
Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.
Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 35 mm.
Монтаж.
Момент затягування: 2,8 Нм.
Тип затискача нижньої клеми для модульних пристроїв: немає.
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R. 3; Berker R. 1; Серія 1930; серія R. classic.
Нижнє підключення для модульних пристроїв: немає.
Підключення.
Поперечний розріз з'єднання з жорстким проводом: 1 - 35 мм2.
Поперечний розріз з'єднання з гнучким проводом: 1 - 25 мм2.
Тип з'єднання: Гвинтовий.
Сполучна здатність верхнього і нижнього гвинтових Клем з гнучким кабелем: 1/25 mm2.
Сполучна здатність верх. та нижнього гвинтових Клем з жорстким кабелем: 1/35 mm2.
Стандарти.
Стандартний текст: EN 60898-1.
Європейська директива WEEE: пов'язаний.
Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 70 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура зберігання / транспортування: -25 ... 80 ° C.
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Матеріал корпусу | Пластик |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Часострумові характеристики | C |
Кількість модулів | 2 шт. |
Кількість полюсів | 2 шт. |
Номінальний струм | 0.5 А |
- Ціна: 788 ₴
