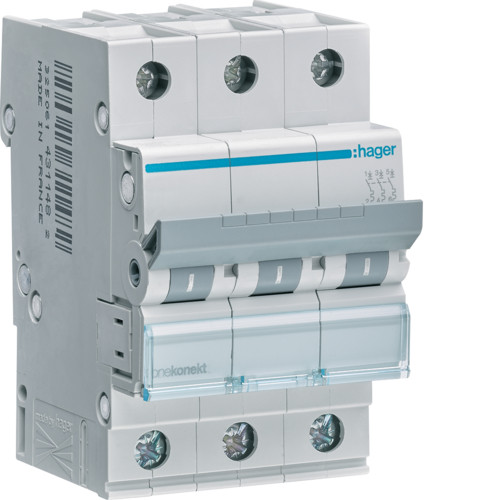

Автоматичний вимикач In=4А, 3п, С, 6кА Hager

1 202,84 ₴
- В наявності
- Код: MCN304
- +380 (68) 337-60-66
- +380 (63) 978-83-92
3-полюсний автоматичний вимикач In=4А, 6кА Hager з характеристикою спрацьовування застосовується для захисту кабелів та ланцюгів, особливо в приладах у підвищеним пусковим струмом (групи ламп, електродвигуни тощо)
Переваги:
геометрія клеми виключає неправильне підключення проводу;
одночасне приєднання фазної шини та провідника за допомогою Bi-Connect клеми;
однозначна індикація стану ВКЛ/ВИКЛ, витік;
можливість пломбування важеля управления4
монтаж проводки проводиться швидко і надійно завдяки фазним шин;
надійний захист (IP2x) від випадкового дотику до струмоведучих частин.
Технічні характеристики:
Архітектура.
Кількість захищених полюсів: 3.
Кількість полюсів: 3 P.
Тип полюси: 3 Р.
Крива: С.
Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна вимикаюча здатність струму короткого замикання: 6 kA.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 230/400 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 4000 V.
Електричний струм.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Номінальна вимикаюча здатність згідно EN 60898: 6 kA.
Вимикаюча здатність на 1 полюсі 400 В NF 60947-2: 3 kA.
Вимикаюча здатність для 415 В (EN 60947-2): 10 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 5/10 In.
min / max діапазон спрацьовування електромагнітного розчеплювача при DC 7/15 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In.
Електричний струм/температура.
Номінальний струм при -15 ° C: 4,5 A.
Номінальний струм 20 ° C: 4,1 A.
Номінальний струм 30 ° C: 4 A.
Номінальний струм при 35 ° C: 3,9 A.
Номінальний струм 40 ° C: 3,9 A.
Номінальний струм 45 ° C: 3,8 A.
Номінальний струм 50 ° C: 3,7 A.
Номінальний струм 55 ° C: 3,7 A.
Номінальний струм 60 ° C: 3,6 A.
Номінальний струм 65 ° C: 3,5 A.
Номінальний струм 70 ° C: 3,5 A.
Коефіцієнт корекції струму.
Коригуючий коефіцієнт магнітного розчеплювача при 100 Гц: 1,1.
Коригуючий коефіцієнт магнітного розчеплювача при 200 Гц: 1,2.
Коригуючий коефіцієнт магнітного розчеплювача при 400 Гц: 1,5.
Коригуючий коефіцієнт магнітного розчеплювача при 60 Гц: 1.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв 0,85.
Мощность.
Рассеиваемая мощность в расчете на каждый полюс: 1,91 W.
Общая рассеиваемая мощность под номинальным током: 5,7 W.
Выносливость.
Электрическая прочность количества циклов: 4000.
Количество механических процессов: 20000.
Размеры.
Глубина установленного изделия: 70 mm.
Высота установленного изделия: 83 mm.
Ширина установленного изделия: 52,5 mm.
Монтаж.
Момент затяжки: 2,8 Нм.
Тип зажима нижней клеммы для модульных устройств: нет.
Тип верхней клеммы для модульных устройств: Berker.Net; Электронная платформа; Berker R.3; Berker R.1; Серия 1930; серия R.classic.
Нижнее подключение для модульных устройств: нет.
Подключение.
Поперечный разрез соединения с жестким проводом: 1 - 35 мм².
Поперечный разрез соединения с гибким проводом: 1 - 25 мм².
Тип соединения: Винтовой.
Соединительная способность верхнего и нижнего винтовых Клемм с гибким кабелем: 1/25 mm².
Соединительная способность верх. и нижнего винтовых Клемм с жестким кабелем: 1/35 mm².
Стандарты.
Стандартный текст: EN 60898-1.
Европейская директива WEEE: связанный.
Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 70 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура зберігання / транспортування: -25 ... 80 ° C.
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Матеріал корпусу | Пластик |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Часострумові характеристики | C |
Кількість модулів | 3 шт. |
Кількість полюсів | 3 шт. |
Номінальний струм | 4 А |
