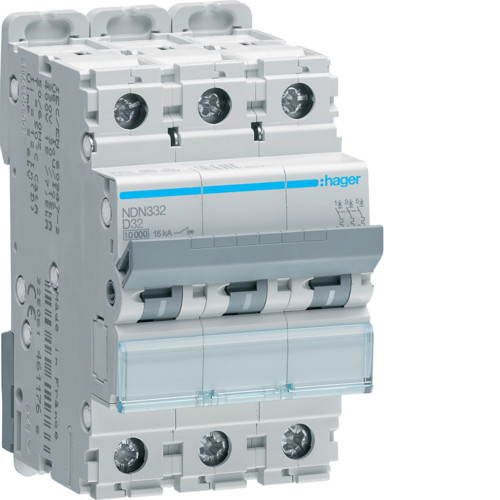

Автоматичний вимикач 3п, D-32А, 10 kA, 3м Hager
1 278,49 ₴
- Під замовлення
- Код: NDN332
- +380 (68) 337-60-66
- +380 (63) 978-83-92
Автоматичний вимикач 3п, D-32А, 10 kA, 3м Hager з характеристикою спрацьовування D застосовується для захисту електричного кабелю, особливо в приладах з великим пусковим струмом (трансформатори, електродвигуни).
Переваги автоматичних вимикачів Hager:
Особлива геометрія клеми дозволяє безпомилково підключити дроти.
За допомогою металевої кліпси одиночний монтаж/демонтаж проводиться без особливих зусиль.
Bi-Connect клеми про дозволяютьодночасно приєднати фазну шину і провідник.
Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік.
Можливість пломбування важеля управління.
Завдяки фазним шин монтаж проводки проводиться швидко і надійно.
Надійний захист (IP2x) від випадкового дотику до струмоведучих частин.
Технічні характеристики NDN332:
Архітектура.
Кількість захищених полюсів: 3.
Кількість полюсів: 3 P.
Тип полюси: 3 P.
Тип монтажу: DIN-рейка.
Крива: D.
Основні електричні характеристики.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 400 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 6000 V.
Електричний струм.
Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 15 kA.
Значення струму короткого замикання 230 В 50 Гц: 10 kA.
Значення струму короткого замикання 400 В 50 Гц: 10 kA.
Номінальна вимикаюча здатність згідно EN 60898: 7,5 kA.
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 15 kA.
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 15 kA.
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 15 kA.
Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: 7,5 kA.
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 7,5 kA.
Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: 7,5 kA.
Вимикаюча здатність для 230 (EN 60947-2): 30 kA.
Вимикаюча здатність для 240В (EN 60947-2): 30 kA.
Вимикаюча здатність для 415В (EN 60947-2): 15 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 10 / 14,4 In.
min / max діапазон спрацьовування електромагнітного розчеплювача при DC: 15/30 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In.
Електричний струм/температура.
Номінальний струм при -15 ° C: 37,86 A.
Номінальний струм 30 ° C: 32 A.
Номінальний струм при 35 ° C: 31,26 A.
Номінальний струм 40 ° C: 30,5 A.
Номінальний струм 45 ° C: 29,72 A.
Номінальний струм 50 ° C: 28,92 A.
Номінальний струм 55 ° C: 28,1 A.
Номінальний струм 60 ° C: 27,26 A.
Номінальний струм 65 ° C: 26,38 A.
Номінальний струм 70 ° C: 25,48 A.
Номінальний струм при -20 ° C згідно IEC 60947-2: 42.4 A.
Номінальний струм при 65 ° C згідно IEC 60947-2: 29,19 A.
Номінальний струм при 70 ° C згідно IEC 60947-2: 28,19 A.
Коефіцієнт корекції струму.
Коригуючий коефіцієнт магнітного розчеплювача при 100 Гц: 1,1.
Коригуючий коефіцієнт магнітного розчеплювача при 200 Гц: 1,2.
Коригуючий коефіцієнт магнітного розчеплювача при 400 Гц: 1,5.
Коригуючий коефіцієнт магнітного розчеплювача при 60 Гц: 1,1.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв 0,85.
Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 4,22 W.
Максимальна втрата потужності на полюс відповідності зі стандартом вироби: 6 W.
Загальна потужність, що розсіюється під номінальним струмом: 12,3 W.
Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.
Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 52,5 мм.
Монтаж.
Момент затяжки: 2,8 Нм.
Тип верхней клеммы для модульных устройств: Berker.Net; Электронная платформа; Berker R.3; Berker R.1; Серия 1930; серия R.classic
Нижнее подключение для модульных устройств: есть.
Подходит для встроенного монтажа.
Подключение.
Нижнее винтовое соединение с гибким проводником: 1/25 mm².
Верхнее винтовое соединение с гибким проводником: 1/25 mm².
Секция выхода винта при неподвижном проводе: 1/35 mm².
Предшествующий разрез под соединение при неподвижном проводе: 1/35 mm².
Оборудование.
Возможно присоединение дополнительного оборудования.
Стандарти.
Стандартний текст: EN 60898-1, IEC 60947-2.
Європейська директива WEEE: пов'язаний.
Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура.
Температура калібрування: 50 °C.
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Матеріал корпусу | Пластик |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Технічні характеристики | |
Часострумові характеристики | D |
Кількість модулів | 3 шт. |
Кількість полюсів | 3 шт. |
Номінальний струм | 32 А |
