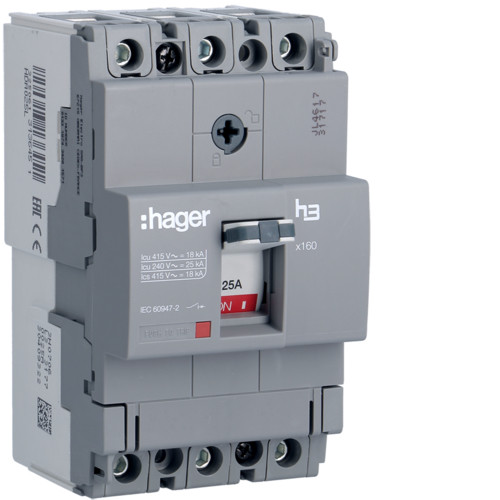

Автоматичний вимикач x160, 25А, 3п, 18kA, Тфикс./Мфикс, Hager

Корпусні автоматичні вимикачі захищають вашу електропроводку, а також електроприлади, від можливих замикань і перевантажень у мережі. Дана Дана "L" версія має фіксований терморасцепитель і фіксований електромагнітний розчіплювач.
Переваги автоматичних вимикачів Hager для вас:
- простий монтаж;
- безпека використання;
- економія часу;
- дизайн сумісний з модульними захисними приладами.

Технічні характеристики HDA025L:

Архітектура.
Кількість захищених полюсів: 3.
Кількість полюсів: 3 P.
Тип полюси: 3P3D.

Функції.
Розчіплювач TM F/F.

Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна робоча напруга змінного струму: 220/415 V.

Напруга.
Номінальна напруга ізоляції: 690 V.
Стійкість по відношенню до номінальної імпульсної напруги: 8000 V.
З відключенням під напругою: немає.

Електричний струм.
Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 18 kA.
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 25 kA.
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 25 kA.
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 25 kA.
Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: 18 kA.
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 18 kA.
Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: 18 kA.
Вимикаюча здатність для 230 (EN 60947-2): 25 kA.
Отключающая способность для 240В (EN 60947-2): 25 kA.
Отключающая способность для 415В (EN 60947-2): 18 kA.
Диапазон регулирования тепловой защиты: 1.

Электрический ток/температура.
Номинальный ток при 65 ° C согласно IEC 60947-2: 23,1 A.
Номинальный ток при 70 ° C согласно IEC 60947-2: 22,5 A.

Мощность.
Рассеиваемая мощность в расчете на каждый полюс: 4.6 W.
Общая рассеиваемая мощность под номинальным током: 13,7 W.

Выносливость.
Электрическая прочность количества циклов: 1000.
Количество механических процессов: 4000.

Розміри.
Глибина встановленого вироби: 68 mm.
Висота встановленого вироби: 130 mm.
Ширина встановленого вироби: 75 mm.

Монтаж.
Монтаж на DIN рейку з допомогою додаткового адаптера: немає.

Підключення.
Тип з'єднання: гвинтовий.

Налаштування.
Струм магнинтного розчіплювача: 600 A.

Обладнання.
Можливо приєднання додаткового устаткування.

Стандарти.
Стандартний текст: IEC 60947-2.
Європейська директива WEEE: пов'язаний.

Безпека.
Захисне виконання: IP4X.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Висота: 2000 m.

Температура.
Температура калібрування: 50 °C
