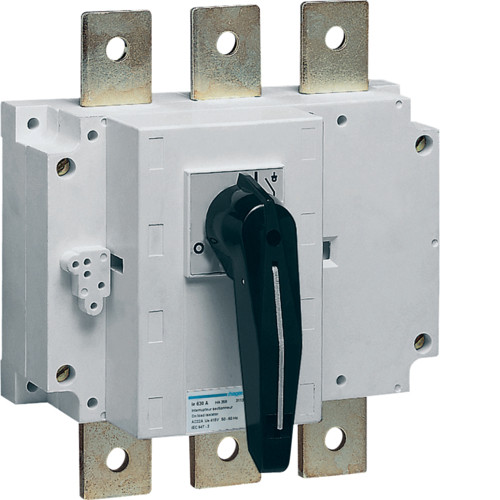

Вимикач навантаження корпусний до 2х300мм2, 3п 630А, Hager

Рубильники застосовуються в електротехнічних колах для включення або відключення навантаження з великою силою струму. Ті рубильники, які мають захисний корпус і менш габаритний важіль (менше 20 см), зазвичай називають "Вимикачами навантаження".

Вимикач навантаження корпусний Hager встановлюється блок Univers N. Має на приладі поворотну ручку.

Особливості:
- безпечний розрив;
- тропічне виконання (+1...+40°);
- норми EN 60947-3 / DIN VDE 0660 частина 107-

Технічні Характеристики:

Архітектура.
Тип управління: довгий шток.
Кількість полюсів: 3 Р.
Тип полюси: 3 Р.

Функції.
Не є реверсивним вимикачем.

Управління і індикатори.
Немає інтегрованого приводу мотора.

Основні електричні характеристики.
Номінальна робоча напруга змінного струму: 380/415 V.

Напряжение.
Номинальное напряжение изоляции: 1000 V.
Устойчивость по отношению к номинальному импульсному напряжению: 8000 V.

Электрический ток.
Номинальный рабочий ток АС21 категория А: 630 A.
Номинальный рабочий ток АС21 категория В: 630 A.
Номинальный рабочий ток АС22 категория А: 630 A.
Номинальный рабочий ток АС22 категория В: 630 A.
Номинальный рабочий ток по АС23 катеогриы А: 630 A.
Разрешенный рабочий ток по АС23 катеогриы А: 630 A.
Ток отключения: 15 kA.
Ток короткого замыкания с предохранителями gI-gG 50 kA.
Номинальный кратковременный выдерживаемый ток Icw: 13 kA.
Допустимый номинальный ток что выдерживается менее 1 сек .: 13 kA.

Мощность.
Мощность до 440/500 В, 50 Гц: 150 kW.
Рассеиваемая мощность в расчете на каждый полюс: 30,9 W.
Общая рассеиваемая мощность под номинальным током: 92,7 W.

Крышка, двери.
Есть возможность блокировки.

Размеры.
Глубина установленного изделия: 165 mm.
Высота установленного изделия: 260 mm.
Длина: 165 mm.
Ширина установленного изделия: 230 mm.

Монтаж.
Тип монтажа: задняя панель.

Подключение.
Поперечный разрез соединения с жестким проводом: 2 x 300 мм².
Поперечный разрез соединения с гибким проводом 185 мм²
Тип соединения: разъем.

Обладнання.
Ширина, доступна для ізоляційного з'єднання: 185 mm2.
Немає опціонального мотор-приводу.

Стандарти.
Стандартний текст: IEC 60947-3.
Європейська директива WEEE: пов'язаний.

Безпека.
Захисне виконання: IP00.
