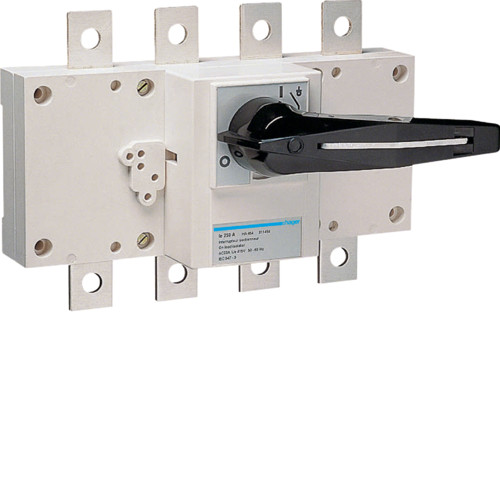

Вимикач навантаження корпусний до 150мм2, 4п 250А, Hager

Рубильники застосовуються в електротехнічних колах для включення або відключення навантаження з великою силою струму. Ті рубильники, які мають захисний корпус і менш габаритний важіль (менше 20 см), зазвичай називають "Вимикачами навантаження".

Вимикач навантаження корпусний 4-полюсний Hager встановлюється блок Univers N. Має на приладі поворотну ручку.

Особливості:
- безпечний розрив;
- тропічне виконання (+1...+40°);
- норми EN 60947-3 / DIN VDE 0660 частина 107-

Технічні Характеристики:

Архітектура.
Тип управління: довгий шток.
Кількість полюсів: 4 Р.
Тип полюси: 4 Р.

Функції.
Не є реверсивним вимикачем.

Управління і індикатори.
Немає інтегрованого приводу мотора.

Основні електричні характеристики.
Номінальна робоча напруга змінного струму: 380/415 V.

Напруга.
Номінальна напруга ізоляції: 800 V.
Стійкість по відношенню до номінального імпульсній напрузі: 8000 V.

Електричний струм.
Номінальний робочий струм АС21 категорія А: 250 A.
Номінальний робочий струм АС21 категорія: 250 A.
Номінальний робочий струм АС22 категорія А: 250 A.
Номінальний робочий струм АС22 категорія: 250 A.
Номінальний робочий струм по АС23 категорії А: 200 A.
Дозволений робочий струм по АС23 категорії А: 200 A.
Струм відключення: 30 kA.
Струм короткого замикання з запобіжниками gI-gG: 50 kA.
Номінальний який витримує короткочасний струм Icw: 9 kA.
Допустимий номінальний струм що витримується менше 1 сек .: 9 kA.

Мощность.
Мощность до 440/500 В, 50 Гц: 140 kW.
Номинальная мощность до 660 В, 50 Гц: 90 kW.
Активная мощность при 380/415 В, 50 Гц: 132 kW.
Рассеиваемая мощность в расчете на каждый полюс: 5,8 W.
Общая рассеиваемая мощность под номинальным током: 17,4 W.

Крышка, двери.
Есть возможность блокировки.

Монтаж.
Тип монтажа: задняя панель.

Подключение.
Поперечный разрез соединения с жестким проводом: 150 мм².
Тип соединения: разъем.

Оборудование.
Ширина, доступная для изоляционного соединения: 120 mm².
Нет опционального мотор-привода.

Стандарти.
Стандартний текст: IEC 60947-3.
Європейська директива WEEE: пов'язаний.

Безпека.
Захисне виконання: IP00.
