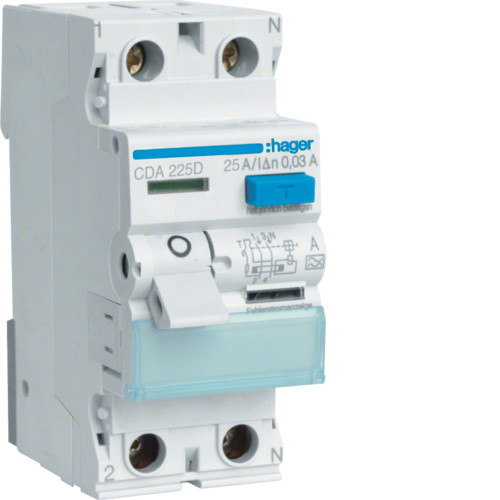

УЗО 2x25 A, 30 mA, A, 2м

Чому пристрій захисного відключення необхідно встановити в кожному будинку або приміщенні?

Цей пристрій розроблений для відключення від електромережі електрообладнання, електроприладів при порушенні ізоляції, а також у випадку дотику людини до струмопровідних частин приладів; і при інших витоках струму.

УЗО 2x25 A, 30 mA, A, 2м типу А — пристрій захисного відключення, що реагує на змінний синусоїдальний диференціальний струм і пульсуючий постійний диференціальний струм, що виникають раптово, або повільно зростаючі;

Особливості пристрою захисного відключення Hager:

• Особлива геометрія клеми дозволяє безпомилково підключити електричний кабель.
• Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.
• Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік;
• Можливість захисту ПЗВ від несанкціонованого доступу шляхом опломбування важеля управління.
• Фазні шини дозволяють швидко і надійно здійснювати монтаж електричного кабелю.
• Всі струмоведучі частини закриті від запобігання торкання пальцями.
• При виявленні витоку УЗО автоматично відключає за 200 мсек.

Як УЗО захищає людей та тварин від ураження електричним струмом:

Захист від прямого дотику - безпосередній дотик до струмоведучих частин, що знаходяться під напругою.

Непрямий контакт - дотик до струмопровідних частин (корпус електроустановки) у разі пошкодження основної ізоляції.

Нижче наведено схематичний приклад принципу роботи пристрою захисного відключення

УЗО має магнітну ланцюг у вигляді кільцевого осердя, навколо якого проходить ланцюг основного струму.

I1 - струм на вході споживача

I2 - струм на виході споживача

Id - струм витоку

Ic - струм через тіло при дотику до струмопровідних частин.

RA - опір заземлення

На двох-полюсних УЗО можуть бути встановлені додаткові пристрої, що кріпляться з лівого боку:

• додатковий контакт / сигнальний контакт CZ001
• незалежний розчіплювач MZ203, MZ204
• розчіплювач мінімальної напруги MZ205, MZ206
