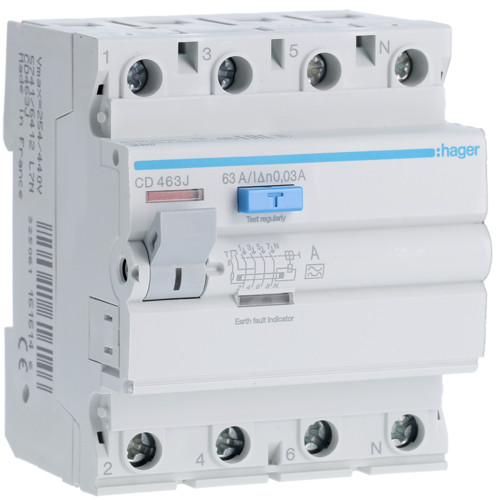

УЗО Диференціальне реле Hager 4x63 A, 30 mA, A, 4м

2 315,60 ₴

  • Немає в наявності
  • Код: CD463J
+380 (50) 291-63-40
  • +380 (68) 337-60-66
  • +380 (63) 978-83-92
повернення товару протягом 14 днів за домовленістю
УЗО Диференціальне реле Hager 4x63 A, 30 mA, A, 4м
Немає в наявностіУЗО Диференціальне реле Hager 4x63 A, 30 mA, A, 4м
2 315,60 ₴
+380 (50) 291-63-40
  • +380 (68) 337-60-66
  • +380 (63) 978-83-92
Опис
Характеристики
Інформація для замовлення

УЗО 4A, 63 mA, A, 4м типу А (чутливе до змінного та пульсуючого струмів) застосовується для захисту будинку від виникнення пожеж при пошкодженні ізоляції електропроводки або електроприладів, особливо в приладах у підвищеним пусковим струмом (групи ламп, електродвигуни тощо).

Особливості пристрою захисного відключення Hager:

Особлива геометрія клеми дозволяє безпомилково підключити електричний кабель.

Завдяки металевої кліпсі полегшений одиночний монтаж/демонтаж пристрою.

Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.

Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік;

Можливість захисту ПЗВ від несанкціонованого доступу шляхом опломбування важеля управління.

Фазні шини дозволяють швидко і надійно здійснювати монтаж електричного кабелю.

Всі струмоведучі частини закриті від запобігання торкання пальцями.

При виявленні витоку УЗО автоматично відключає за 200 мсек.

Чутливість до імпульсного струму і стійкість до ударному струму до 250 А

Вимикаюча здатність 6 кА, з запобіжником 63 А/gL



Як УЗО захищає людей та тварин від ураження електричним струмом:

Захист від прямого дотику - безпосередній дотик до струмоведучих частин, що знаходяться під напругою.

Непрямий контакт - дотик до струмопровідних частин (корпус електроустановки) у разі пошкодження основної ізоляції.

Нижче наведено схематичний приклад принципу роботи пристрою захисного відключення

УЗО має магнітну ланцюг у вигляді кільцевого осердя, навколо якого проходить ланцюг основного струму.

I1 - струм на вході споживача

I2 - струм на виході споживача

Id - струм витоку

Ic - струм через тіло при дотику до струмопровідних частин.

RA - опір заземлення

На 4-полюсних УЗО можуть бути встановлені додаткові пристрої, що кріпляться з лівого боку:

додатковий контакт / сигнальний контакт CZ001;

незалежний розчіплювач MZ203, MZ204;

розчіплювач мінімальної напруги MZ205, MZ206.



Технічні характеристики CD463J:

Архітектура.
Кількість полюсів: 4Р.
Тип монтажу: DIN-рейка.

Основні електричні характеристики.
Частота: 50 Hz.
Номінальна робоча напруга змінного струму: 230/400 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V.

Електричний струм.
Номінальний диференціальний струм: 30 mA.
Сила імпульсу струму (хвиля 8/20 мкс): 0,25 kA.
Потужність відключення і замикання: 1,5 kA.
Умовний номінальний струм короткого замикання у відповідності з EN 61008-1: 6 kA.

Електричний струм/температура.
Номінальний струм при -15 ° C: 63 A.
Номінальний струм 20 ° C: 63 A.
Номінальний струм 30 ° C: 63 A.
Номінальний струм при 35 ° C: 63 A.
Номінальний струм 40 ° C: 63 A.
Номінальний струм 45 ° C: 60 A.
Номінальний струм 50 ° C: 58 A.
Номінальний струм 55 ° C: 55 A.
Номінальний струм 60 ° C: 51 A.
Номінальний струм 65 ° C: 48 A.
Номінальний струм 70 ° C: 45 A.

Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 7,9 W.
Загальна потужність, що розсіюється під номінальним струмом: 18,5 W.

Відключення.
Короткочасна затримка відключення: немає.
Захист від помилкових спрацьовувань: немає.

Витривалість.
Електрична міцність кількості циклів 2000.
Кількість механічних процесів: 4000.

Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 70 mm.
Конструкційний розмір (DIN 43880): 1.

Монтаж.
Момент затягування: 2,8 Нм.
Тип затискача нижньої клеми для модульних пристроїв: немає.
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R. 3; Berker R. 1; Серія 1930; серія R. classic.
Нижнє підключення для модульних пристроїв: немає.

Підключення.
Верхнє гвинтове з'єднання з гнучким провідником: 1/16 mm2.
Секція виходу гвинта при нерухомому проводі: 1/25 mm2.
Попереднє розріз під з'єднання при нерухомому проводі: 1/25 mm2.
Поперечний розріз з'єднання з жорстким проводом: 25 мм2.
Поперечний розріз з'єднання з гнучким проводом: 16 мм2.
Тип з'єднання: Гвинтовий.
Сполучна здатність верхнього і нижнього гвинтових клем з гнучким кабелем: 1/16 mm2.

Стандарти.
Стандартний текст: IEC 61008-1, EN 61008-1.
Європейська директива WEEE: пов'язаний.

Безпека.
Захисне виконання: IP20.
Тип диференціальної захисту: A.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 40 ° C.
Висота: 2000 m.
Температура зберігання -55 до 70 ° C.
Температура зберігання / транспортування: -55 ... 70 ° C.

Основні
ВиробникHager
Країна виробникФранція
Матеріал корпусуПластик
Ступінь захисту IP20
Тип монтажуНа DIN рейку
Технічні характеристики
Кількість полюсів4 шт.
Номінальний струм63 А
