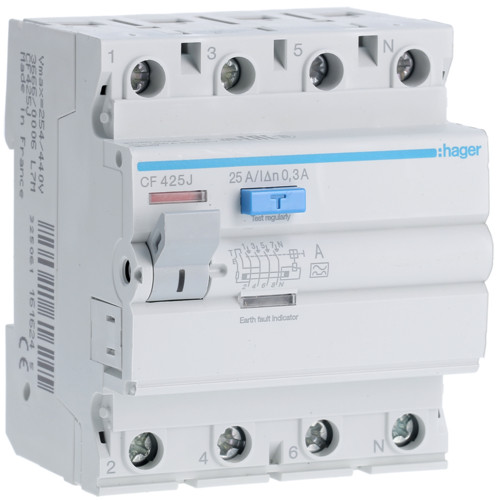

УЗО Диференціальне реле Hager 4x25 A, 300 mA, A, 4м
1 548 ₴
- Немає в наявності
- Код: CF425J
- +380 (68) 337-60-66
- +380 (63) 978-83-92
- +380 (68) 337-60-66
- +380 (63) 978-83-92
Чому пристрій захисного відключення необхідно в кожному будинку або приміщенні?
Цей пристрій розроблений для відключення від електромережі електрообладнання, електроприладів при порушенні ізоляції, а також у випадку дотику людини до струмопровідних частин приладів; і при інших витоках струму.
УЗО 4x25 A, 300 mA, A, 4м типу А — пристрій захисного відключення, що реагує на змінний синусоїдальний диференціальний струм і пульсуючий постійний диференціальний струм, що виникають раптово, або повільно зростаючі;
Переваги модульних пристроїв захисного відключення Hager:
Особлива геометрія клеми дозволяє безпомилково підключити електричний кабель.
Завдяки металевої кліпсі полегшений одиночний монтаж/демонтаж пристрою.
Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.
Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік;
Можливість захисту ПЗВ від несанкціонованого доступу шляхом опломбування важеля управління.
Фазні шини дозволяють швидко і надійно здійснювати монтаж електричного кабелю.
Всі струмоведучі частини закриті від запобігання торкання пальцями.
При виявленні витоку УЗО автоматично відключає за 200 мсек.
Чутливість до імпульсного струму і стійкість до ударному струму до 250 А
Вимикаюча здатність 6 кА, з запобіжником 63 А/gL
Як УЗО захищає людей та тварин від ураження електричним струмом:
Захист від прямого дотику - безпосередній дотик до струмоведучих частин, що знаходяться під напругою.
Непрямий контакт - дотик до струмопровідних частин (корпус електроустановки) у разі пошкодження основної ізоляції.
Нижче наведено схематичний приклад принципу роботи пристрою захисного відключення
УЗО має магнітну ланцюг у вигляді кільцевого осердя, навколо якого проходить ланцюг основного струму.
I1 - струм на вході споживача
I2 - струм на виході споживача
Id - струм витоку
Ic - струм через тіло при дотику до струмопровідних частин.
RA - опір заземлення
На 4-полюсних УЗО можуть бути встановлені додаткові пристрої, що кріпляться з лівого боку:
додатковий контакт / сигнальний контакт CZ001;
незалежний розчіплювач MZ203, MZ204;
розчіплювач мінімальної напруги MZ205, MZ206.
Технічні характеристики CF425J:
Архітектура.
Кількість полюсів: 4Р.
Тип монтажу: DIN-рейка.
Основні електричні характеристики.
Частота: 50 Hz.
Номінальна робоча напруга змінного струму: 230/400 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V.
Электрический ток.
Номинальный дифференциальный ток: 300 mA.
Сила импульса тока (волна 8/20 мкс): 0,25 kA.
Мощность отключения и замыкания: 1,5 kA.
Условный номинальный ток короткого замыкания в соответствии с EN 61008-1: 6 kA.
Электрический ток/температура.
Номинальный ток при -15 ° C: 25 A.
Номинальный ток 20 ° C: 25 A.
Номинальный ток 30 ° C: 25 A.
Номинальный ток при 35 ° C: 25 A.
Номинальный ток 40 ° C: 25 A.
Номинальный ток 45 ° C: 25 A.
Номинальный ток 50 ° C: 25 A.
Номинальный ток 55 ° C: 25 A.
Номинальный ток 60 ° C: 25 A.
Номинальный ток 65 ° C: 22 A.
Номинальный ток 70 ° C: 18 A.
Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 0,8 W.
Загальна потужність, що розсіюється під номінальним струмом: 2,6 W.
Відключення.
Короткочасна затримка відключення: немає.
Захист від помилкових спрацьовувань: немає.
Витривалість.
Електрична міцність кількості циклів 2000.
Кількість механічних процесів: 4000.
Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 70 mm.
Конструкційний розмір (DIN 43880): 1.
Монтаж.
Момент затягування: 2,8 Нм.
Тип затискача нижньої клеми для модульних пристроїв: немає.
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R. 3; Berker R. 1; Серія 1930; серія R. classic.
Нижнє підключення для модульних пристроїв: немає.
Подключение.
Верхнее винтовое соединение с гибким проводником: 1/16 mm².
Секция выхода винта при неподвижном проводе: 1/25 mm².
Предыдущее разрез под соединение при неподвижном проводе: 1/25 mm².
Поперечный разрез соединения с жестким проводом: 25 мм².
Поперечный разрез соединения с гибким проводом: 16 мм².
Тип соединения: Винтовой.
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем: 1/16 mm².
Стандарты.
Стандартный текст: IEC 61008-1, EN 61008-1.
Европейская директива WEEE: связанный.
Безопасность.
Защитное исполнение: IP20.
Тип дифференциальной защиты: A.
Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 40 ° C.
Висота: 2000 m.
Температура зберігання -55 до 70 ° C.
Температура зберігання / транспортування: -55 ... 70 ° C.
| Основні | |
|---|---|
| Виробник | Hager |
| Країна виробник | Франція |
| Матеріал корпусу | Пластик |
| Ступінь захисту IP | 20 |
| Тип монтажу | На DIN рейку |
| Технічні характеристики | |
| Кількість полюсів | 4 шт. |
| Номінальний струм | 25 А |
