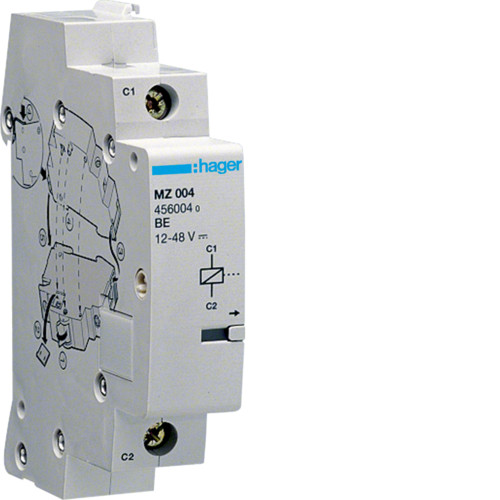

Незалежний розчіплювач з шунтовой котушкою 12В/48В

Розчіплювач з шунтовой котушкою 12В/48В - це додатковий пристрій до 2 - і 4-полюсний пристроїв захисного відключення.

На УЗО можна встановлювати не більше 2 додаткових пристроїв.

Важливо, щоб пристрій CZ001 завжди встановлювалося першим.

Дистанційне відключення шляхом постійного або імпульсного керування.

від 110В до 130В змінного струму.

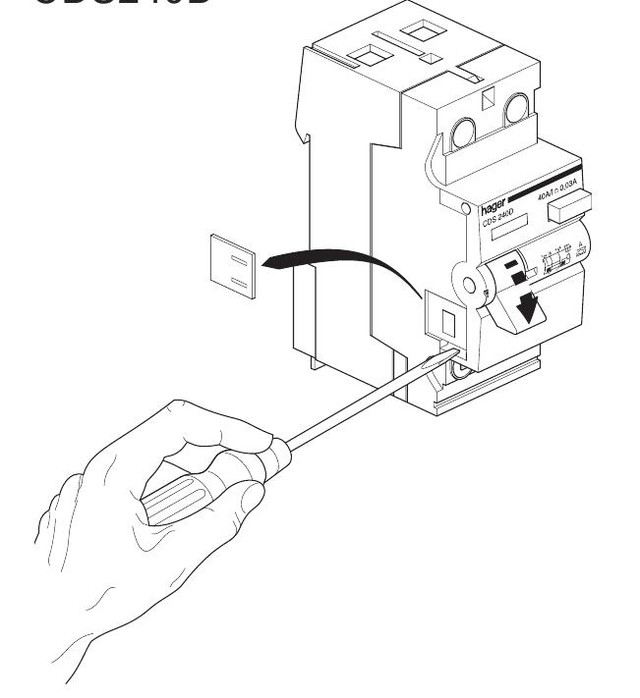

Завдяки особливій конструкції пристрою забезпечується його надійний та швидкий монтаж.

Технічні характеристики

Основні електричні характеристики.
Частота: 50/60 Hz
Тип напруги живлення: AC / DC
Номінальна робоча напруга змінного струму: 24/48 V

Напруга.
Номінальна напруга ізоляції: 4000 V
Операційне напруження при змінному струмі: 24/48 V
Напруга кола керування постійного струму: 12/48 V
Номінальна робоча напруга постійного струму: 12/48 V

Електричний струм.
Imin = f (U = 48 В DC) для силового ланцюга: 0,55 A

Потужність.
Пускова потужність, яка поглинається: 27 VA
Загальна потужність, що розсіюється під номінальним струмом: 24,3 W

Відключення.
Час реакції при відкритті: 200 ms
Робоча напруга: 50%

Розміри.
Глибина встановленого вироби: 68 mm
Висота встановленого вироби: 83 mm
Ширина встановленого вироби: 18 mm

Монтаж.
Момент затягування: 1,2 Нм

Підключення.
Поперечний розріз з'єднання з жорстким проводом: 10 мм2
Поперечний розріз з'єднання з гнучким проводом: 6 мм2

Стандарти.
Європейська директива WEEE: пов'язаний

Умови використання.
Температура зберігання: -40 до 80 ° C
