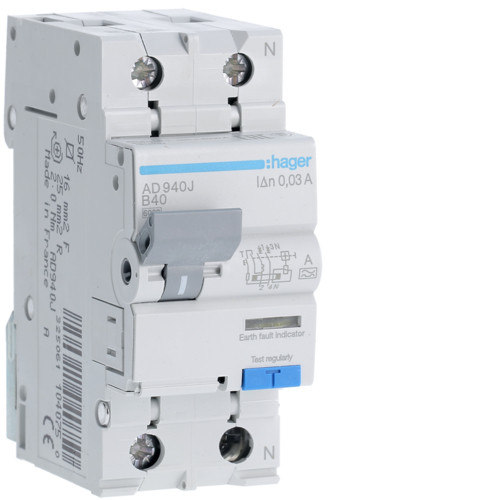

Диференційний автоматичний вимикач 1P+N 6kA B-40A 30mA A

Диференційний автоматичний вимикач 1+N, 30 mA, характеристика відключення, 6 КА, A - це комбінація пристрої захисного відключення автоматичного вимикача. Завдяки цьому забезпечується надійне відключення всіх полюсів при виникненні струму витоку; при перевантаженні; при короткому замиканні.

Переваги ДАВШИ Hager:

Двухмодульное виконання пристрою не вимагає багато місця.

Зручна биконнектная схема монтажу дозволяє з'єднати шиною кілька ДАВШИ.

Індикація струму витоку. Тільки при спрацьовуванні під дією струму витоку індикатор робиться жовтим.

Технічні характеристики AD940J:

Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 2 P.
Тип полюси: 1P+N.
Крива: Ст.

Основні електричні характеристики.
Частота: 50 Hz
Номінальна вимикаюча здатність струму короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 240 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Максимальна робоча напруга: 240 V.
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V.

Електричний струм.
Номінальний диференціальний струм: 30 mA.
Сила імпульсу струму (хвиля 8/20 мкс): 250 A.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Вимикаюча здатність для 230 (EN 60947-2): 6 kA.
Вимикаюча здатність для 240В (EN 60947-2): 6 kA.
Потужність відключення і замикання 6 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 3/5 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.

Электрический ток/температура.
Номинальный ток при -15 ° C: 45,6 A.
Номинальный ток 20 ° C: 41,3 A.
Номинальный ток 30 ° C: 40 A.
Номинальный ток при 35 ° C: 39,4 A.
Номинальный ток 40 ° C: 38,8 A.
Номинальный ток 45 ° C: 38,2 A.
Номинальный ток 50 ° C: 37,5 A.
Номинальный ток 55 ° C: 36.9 A.
Номинальный ток 60 ° C: 36,2 A.

Коэффициент коррекции тока.
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1.
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95.
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9.
Корректирующий коэффициент при расположении рядом 6 устройств: 0,85.

Мощность.
Рассеиваемая мощность в расчете на каждый полюс: 6,2 W.
Общая рассеиваемая мощность под номинальным током: 11,1 W.

Отключение.
Нет защиты от ошибочных отключений.

Выносливость.
Электрическая прочность количества циклов: 2000.
Количество механических процессов: 1000.

Размеры.
Глубина установленного изделия: 68 mm.
Высота установленного изделия: 83 mm.
Ширина установленного изделия: 35 mm.

Монтаж.
Момент затяжки: 2,1 Нм.

Подключение.
Нижнее винтовое соединение с гибким проводником: 1/16 mm².
Верхнее винтовое соединение с гибким проводником: 1/16 mm².
Секция выхода винта при неподвижном проводе: 1/25 mm².
Предыдущее разрез под соединение при неподвижном проводе ,: 1/25 mm².
Поперечный разрез соединения с жестким проводом: 1/25 мм².
Поперечный разрез соединения с гибким проводом: 1 - 16 мм².
Тип соединения: Винтовой.

Стандарти.
Стандартний текст: EN 61009-1.
Європейська директива WEEE: пов'язаний.

Безпека.
Захисне виконання: IP20.
Тип диференціальної захисту: A.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 40 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 70 ° C.
Температура зберігання / транспортування: -25 ... 70 ° C.

Температура.
Температура калібрування: 30 °C.
