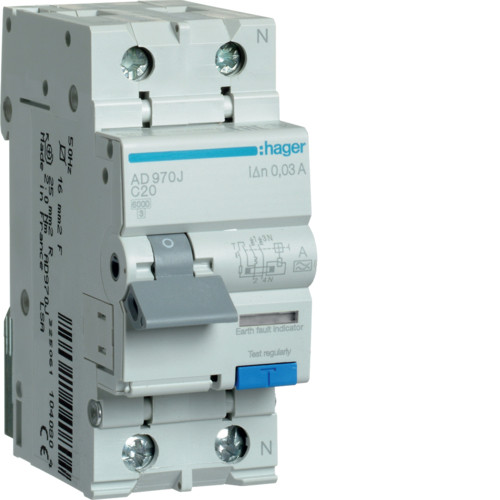

Диференційний автоматичний вимикач 1P+N 6kA C-20A 30mA A
1 958,40 ₴
- Немає в наявності
- Код: AD970J
- +380 (68) 337-60-66
- +380 (63) 978-83-92
Диференційний автоматичний вимикач 1+N, 30 mA, характеристика відключення С, 6 КА, A це комбінація пристрої захисного відключення автоматичного вимикача. Завдяки цьому забезпечується надійне відключення всіх полюсів при виникненні струму витоку; при перевантаженні; при короткому замиканні.
Переваги ДАВШИ Hager:
Двухмодульное виконання пристрою не вимагає багато місця.
Зручна биконнектная схема монтажу дозволяє з'єднати шиною кілька ДАВШИ.
Індикація струму витоку. Тільки при спрацьовуванні під дією струму витоку індикатор робиться жовтим.
Технічні характеристики AD966J:
Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 2 P.
Тип полюси: 1P+N.
Крива: С.
Основні електричні характеристики.
Частота: 50 Hz
Номінальна вимикаюча здатність струму короткого замикання: 6 kA
Номінальна робоча напруга змінного струму: 240 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Максимальна робоча напруга: 240 V.
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V.
Електричний струм.
Номінальний диференціальний струм: 30 mA.
Сила імпульсу струму (хвиля 8/20 мкс): 250 A.
Значення струму короткого замикання 230 В 50 Гц: 6 kA.
Вимикаюча здатність для 230 (EN 60947-2): 6 kA.
Вимикаюча здатність для 240В (EN 60947-2): 6 kA.
Потужність відключення і замикання 6 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 5/10 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.
Електричний струм/температура.
Номінальний струм при -15 ° C: 22,2 A.
Номінальний струм 20 ° C: 20,5 A.
Номінальний струм 30 ° C: 20 A.
Номінальний струм при 35 ° C: 19,8 A.
Номінальний струм 40 ° C: 19,6 A.
Номінальний струм 45 ° C: 19,4 A.
Номінальний струм 50 ° C: 19,2 A.
Номінальний струм 55 ° C: 19 A.
Номінальний струм 60 ° C: 18,8 A.
Коэффициент коррекции тока.
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1.
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95.
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9.
Корректирующий коэффициент при расположении рядом 6 устройств: 0,85.
Мощность.
Рассеиваемая мощность в расчете на каждый полюс: 4,8 W.
Общая рассеиваемая мощность под номинальным током: 6,6 W.
Отключение.
Нет защиты от ошибочных отключений.
Выносливость.
Электрическая прочность количества циклов: 2000.
Количество механических процессов: 2000.
Розміри.
Глибина встановленого вироби: 68 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 35 mm.
Монтаж.
Момент затягування: 2,1 Нм.
Підключення.
Нижня гвинтове з'єднання з гнучким провідником: 1/16 mm2.
Верхнє гвинтове з'єднання з гнучким провідником: 1/16 mm2.
Секція виходу гвинта при нерухомому проводі: 1/25 mm2.
Попереднє розріз під з'єднання при нерухомому провіднику: 1/25 mm2.
Поперечний розріз з'єднання з жорстким проводом: 1/25 мм2.
Поперечний розріз з'єднання з гнучким проводом: 1 - 16 мм2.
Тип з'єднання: Гвинтовий.
Стандарти.
Стандартний текст: EN 61009-1.
Європейська директива WEEE: пов'язаний.
Безпека.
Захисне виконання: IP20.
Тип диференціальної захисту: A.
Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 40 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 70 ° C.
Температура зберігання / транспортування: -25 ... 70 ° C.
Температура.
Температура калібрування: 30 °C.
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Максимальна робоча температура | 70 град. |
Матеріал корпусу | Пластик |
Механічна зносостійкість | 2000 циклів |
Мінімальна робоча температура | -25 град. |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Габаритні розміри | |
Висота | 83 мм |
Довжина | 68 мм |
Ширина | 35 мм |
Технічні характеристики | |
Кількість полюсів | 2 шт. |
Номінальна робоча напруга змінного струму | 240 В |
Номінальний струм | 20 А |
Частота струму | 50 Гц |
