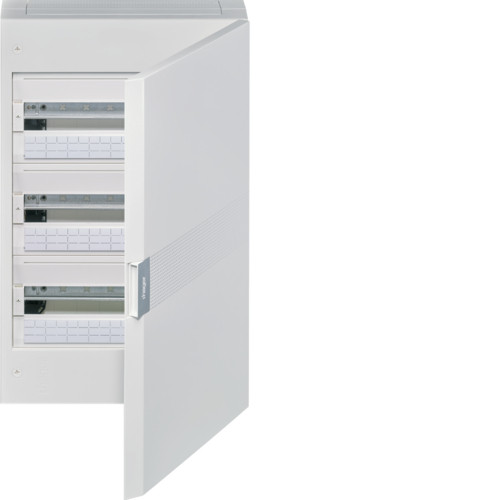

Щит н/в, білі двері, 54М, VEGA

Слабкострумові щити Hager Vega призначені для здійснення розподілу електроенергії в житлових і невеликих офісних будівлях, і торгових центрах.
Нова лінія продуктів Hager являє собою повну інновацію зовнішнього вигляду електротехнічних виробів. Hager Vega встановлює тенденції та формує майбутнє, виділяючись рядом незаперечних переваг:

1. Стильний дизайн. Скошений край ручки і срібні точки видно на поверхні дверей, - це характерні елементи нової серії розподільних і мультимедійних щитів Vega.

2. Монтажні петлі. 4 установлених поворотні на 360° петлі гарантують високу якість підвісу. У петлях є довгасте отвір (6 x 13 мм). Це дозволяє правильно позиціонувати розподільний пристрій простим і швидким способом.

3. Литі кріплення кабелів на задній стінці. Розташовані по всій ширині щита, зверху і знизу, вони дозволять вам закріпити кабель живлення і інші проводи та трубки стяжками.

4. Напрямні кабелів. Вони направляють провідники з боків ліворуч і праворуч і регулюються під висоту DIN-рейок.

5. Потужна, багатофункціональна стійка. Dіn-рейки можуть бути ввинчены окремо у двох площинах, що дозволяє використовувати різні пристрої і робить користування комфортним. У шасі знаходяться отвори кріплення кабельних направляючих і стяжок. Всі Dіn-рейки можуть бути видалені одночасно, їх демонтаж можливий без додаткових інструментів завдяки засувок. Шасі також можна зняти з пристроями.

6. Ідеальна обробка. Розмітка отворів на тильній стороні. Прямокутна і кругла розмітка нанесені ззаду і між DIN – рейок для наскрізного проведення трубок і кабелів. Дуже практична система для реновації. Є бокова розмітка для свердління, завдяки чому кабелі проводяться дуже просто. Дуже чітке маркування ланцюгів. Власники маркування поставляються разом з маркувальними листами, які, в свою чергу, защіпаються в пази передній панелі, знизу або зверху від модульних пристроїв. Навіть ручка розподільного пристрою дозволяє помістити ім'я схеми або візитну картку в легко доступному місці.

7. Ізолююча накладка, привинчиваемая всередині, виконана з ізоляційного матеріалу і гарантує II клас ізоляції.

8. Функціональна дверцята. Кут відкривання до 90 градусів забезпечує максимальний доступ до
обладнання і захищає від удару дверцята. Напрямки відчинення дверей можна легко змінити, відкрутивши болти кріплення дверей і перевернувши її, або послабивши болти кріплення передньої частини розподільного пристрою, повернути передню кришку. У цьому випадку, двері знімати не потрібно. Дверні замки - прозорі або білі - замовляються окремо і можуть закриватися на ключ.

9. В мультимедийных щитах имеется два отделения. Первое включает в себя перфорированные панели - их используют для  модемов, коммутаторов, антенных TV разветвителей и т.д. Также, в зависимости от модели, имеется одна или две DIN-рейки. Их используют для пассивных модульных компонентов таких как разъёмы RJ45, RJ45 патч-панели, коаксиальные разъёмы типа"F", телефонные разветвители и т.д.

10.Распределительное устройство имеет увеличенное пространство для кабеля:
- между DIN-рейками и задней стенкой: 47,5 мм;

- между «утопленной» DIN-рейкой и дном щита: 18 мм;

- между боковой стенкой и DIN-рейкой H: 30 мм;

- между DIN-рейками 150 мм.

Технические характеристики:

Архитектура.
Тип монтажа: Внешний монтаж

Крышка, двери.
Тип блокировки: защелка.
Количество дверей: 1.
Количество замков: 1.

Материалы.
Цвет: RAL 9010 - белый.
Материал: полистирол (PS)

Размеры.
Глубина установленного изделия: 146 mm
Внутренняя глубина: 120 mm
Высота установленного изделия: 625 mm
Ширина установленного изделия: 400 mm
Ширина в модулях: 18
Толщина боковой поверхности: 2,5 mm

Оборудование.
Количество рядов: 3
Возможность присоединения дополнительного оборудования: есть.

Стандарти.
Європейська директива WEEE: не застосовується

Безпека.
Клас захисту ІІ
Захисне виконання: IP40
Клас захисту IK від механічних ударів: 07

гвинтові колодки N і PE: по (1x25 + 10x16 + 13x10) мм2
