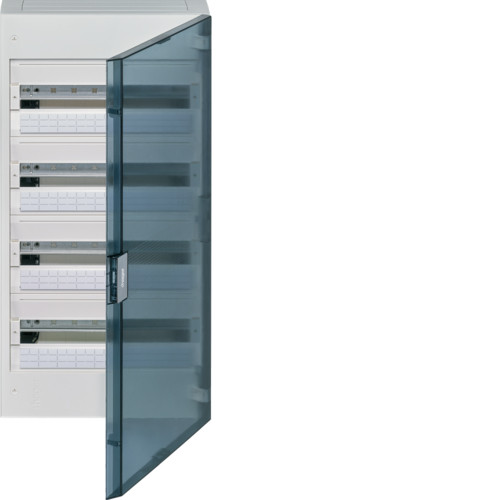

Щит н/в, прозорі двері, 72М, VEGA

Слабкострумові щити Hager Vega призначені для здійснення розподілу електроенергії в житлових і невеликих офісних будівлях, і торгових центрах.
Нова лінія продуктів Hager являє собою повну інновацію зовнішнього вигляду електротехнічних виробів. Hager Vega встановлює тенденції та формує майбутнє, виділяючись рядом незаперечних переваг:

1. Стильний дизайн. Скошений край ручки і срібні точки видно на поверхні дверей, - це характерні елементи нової серії розподільних і мультимедійних щитів Vega.

2. Монтажні петлі. 4 установлених поворотні на 360° петлі гарантують високу якість підвісу. У петлях є довгасте отвір (6 x 13 мм). Це дозволяє правильно позиціонувати розподільний пристрій простим і швидким способом.

3. Литі кріплення кабелів на задній стінці. Розташовані по всій ширині щита, зверху і знизу, вони дозволять вам закріпити кабель живлення і інші проводи та трубки стяжками.

4. Напрямні кабелів. Вони направляють провідники з боків ліворуч і праворуч і регулюються під висоту DIN-рейок.

5. Потужна, багатофункціональна стійка. Dіn-рейки можуть бути ввинчены окремо у двох площинах, що дозволяє використовувати різні пристрої і робить користування комфортним. У шасі знаходяться отвори кріплення кабельних направляючих і стяжок. Всі Dіn-рейки можуть бути видалені одночасно, їх демонтаж можливий без додаткових інструментів завдяки засувок. Шасі також можна зняти з пристроями.

6. Ідеальна обробка. Розмітка отворів на тильній стороні. Прямокутна і кругла розмітка нанесені ззаду і між DIN – рейок для наскрізного проведення трубок і кабелів. Дуже практична система для реновації. Є бокова розмітка для свердління, завдяки чому кабелі проводяться дуже просто. Дуже чітке маркування ланцюгів. Власники маркування поставляються разом з маркувальними листами, які, в свою чергу, защіпаються в пази передній панелі, знизу або зверху від модульних пристроїв. Навіть ручка розподільного пристрою дозволяє помістити ім'я схеми або візитну картку в легко доступному місці.

7. Ізолююча накладка, привинчиваемая всередині, виконана з ізоляційного матеріалу і гарантує II клас ізоляції.

8. Функціональна дверцята. Кут відкривання до 90 градусів забезпечує максимальний доступ до
обладнання і захищає від удару дверцята. Напрямки відчинення дверей можна легко змінити, відкрутивши болти кріплення дверей і перевернувши її, або послабивши болти кріплення передньої частини розподільного пристрою, повернути передню кришку. У цьому випадку, двері знімати не потрібно. Дверні замки - прозорі або білі - замовляються окремо і можуть закриватися на ключ.

9. В мультимедійних щитах є два відділення. Перше включає в себе перфоровані панелі - їх використовують для модемів, комутаторів, антенних TV розгалужувачів і т. д. Також, в залежності від моделі, є одна або дві DIN-рейки. Їх використовують для пасивних модульних компонентів таких як роз'єми RJ45, RJ45 патч-панелі, коаксіальні роз'єми типу"F", телефонні розгалужувачі і т. д.

10.Розподільний пристрій має збільшений простір для кабелю:
- між DIN-рейками і задньою стінкою: 47,5 мм;

- між «втопленою» DIN-рейкою і дном щита: 18 мм;

- між бічною стінкою і DIN-рейкою H: 30 мм;

- між DIN-рейками 150 мм.

Технічні характеристики:

Архітектура.
Тип монтажу: Зовнішній монтаж

Кришка, двері.
Тип блокування: засувка.
Кількість дверей: 1.
Кількість замків: 1.

Матеріали.
Колір: RAL 9010 - білий.
Матеріал: полістирол (PS)

Розміри.
Глибина встановленого вироби: 146 mm
Внутрішня глибина: 120 mm
Висота встановленого вироби: 775 mm
Ширина встановленого вироби: 400 mm
Ширина в модулях: 18
Товщина бічної поверхні: 2,5 mm

Обладнання.
Кількість рядів: 1.
Можливість приєднання додаткового устаткування: є.

Стандарти.
Європейська директива WEEE: не застосовується

Безпека.
Клас захисту ІІ
Захисне виконання: IP40
Клас захисту IK від механічних ударів: 07

гвинтові колодки N і PE: по (1x25 + 10x16 + 13x10) мм2
