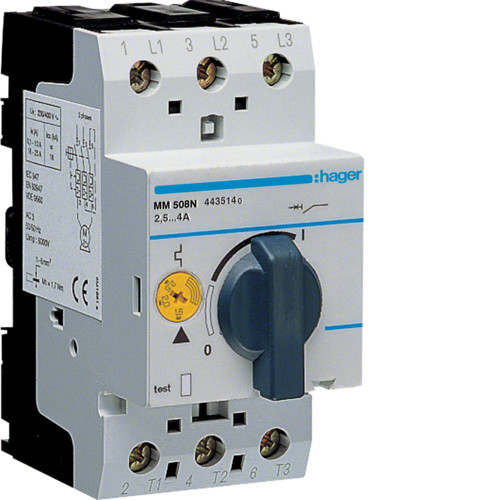

Автоматичний вимикач для захисту двигунів Hager, Іуставки=2,4-4,0 А, 2,5 М

Автоматичний вимикач для захисту двигуна Hager призначений для захисту електричних двигунів з номінальними струмами від 2,4 до 4,0 А. Вимикачі мають термічний, а також електромагнітний розчеплювача. Перший має регульовану уставку. Автоматичні вимикачі Hager, крім усього іншого, мають можливість приєднання додаткового контакту і розчіплювача мінімального напруги.

Технічні характеристики:


Архітектура.
Тип полюси: 3 P.

Функції: виявлення недостачі фази.

Основні електричні характеристики.
Номінальна робоча напруга змінного струму: 230/690 V.
Частота: 50/60 Hz.

Напруга.
Номінальна напруга ізоляції: 690 V.
Стійкість по відношенню до номінального імпульсній напрузі: 6000 V.

Електричний струм.
Макс. вимикаюча здатність Icu для 400В (EN 60947-2): 150 kA.
Вимкнено. здатність згідно з IEC 947.2 50 Гц: 100 %.
Точка розриву 230 В 50 Гц EN 60947-2 (IEC157-1): 100 kA.
Точка розриву 400 В 50 Гц EN 60947-2 (IEC157-1):100 kA.
Вимкнено. здатність для 230В (EN 60947-2): 150 kA.
Вимкнено. здатність для 415В (EN 60947-2): 100 kA.
Вимкнено. здатність при 690 відповідно NF 60947-2: 3 kA.
Поріг електромагнітного розчіплювача змінного струму хв./макс.: 12,4/15,5/18,6 In.
Установка терморасцепителя при 30 °: 2,5/4 A.

Струм відключення.
Регульований: від 2,4 до 4 А.

Мощность.
Общая рассеиваемая мощность под номинальным током: 5,3 W.
Рассеиваемая мощность из расчета на каждый полюс: 1,8 W.
Стандартная мощность 3-фазного мотора AC3 при 230 В: 0,75 kW.
Стандартная мощность 3-фазного мотора AC3 при 400 В: 1,5 kW.

Выносливость.
Электрическая выносливость кол-ва циклов: 50000.
Механическая выносливость по кол-ву операций на час: 40.
Количество механических процессов: 100000.

Монтаж.
Момент затяжки: 1,7 Нм.

Підключення.
Тип з'єднання: гвинтовий.
Сполучна здатність верхньої і нижньої гвинтових клем з негнучким кабелем: 1/6 mm2.
Сполучна здатність верхньої і нижньої гвинтових клем з гнучким кабелем: 1/6 mm2.

Налаштування.
Хв./макс. значення напруги спрацьовування магнітного розчіплювача: 49,6/74,4 A.

Обладнання.
Автоматична компенсація температури від -25 до + 55 °C.

Стандарти.
Стандартний текст: IEC 60947-2, IEC 60 947-4-1.
Європейська директива WEEE: пов'язаний.

Умови використання.
Ступінь забруднення згідно з IEC 60664 / IEC 60947-2: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
