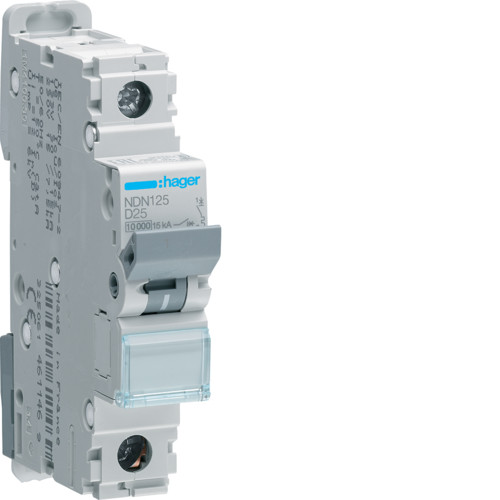

Автоматичний вимикач 1P 10kA D-25A 1M Hager
409,85 ₴
Мінімальна сума замовлення на сайті — 500 грн
- Під замовлення
- Код: NDN125
- +380 (68) 337-60-66
- +380 (63) 978-83-92
Автоматичний вимикач 1п, D-25А, 10 kA, 1м Hager з характеристикою спрацьовування D застосовується для захисту електричного кабелю, особливо в приладах з великим пусковим струмом (трансформатори, електродвигуни).
Переваги автоматичних вимикачів Hager:
Особлива геометрія клеми дозволяє безпомилково підключити дроти.
За допомогою металевої кліпси одиночний монтаж/демонтаж проводиться без особливих зусиль.
Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.
Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік.
Можливість пломбування важеля управління.
Завдяки фазним шин монтаж проводки проводиться швидко і надійно.
Надійний захист (IP2x) від випадкового дотику до струмоведучих частин.
Технічні характеристики NDN125:
Архітектура.
Кількість захищених полюсів: 1.
Кількість полюсів: 1 P.
Тип полюси: 1 P.
Крива: D.
Управління і індикатори.
Без індикатора витоку.
Основні електричні характеристики.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 230/400 V.
Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 6000 V.
Електричний струм.
Значення струму короткого замикання 230 В 50 Гц: 10 kA
Номінальна вимикаюча здатність згідно EN 60898: 7,5 kA
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 7,5 kA
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 7,5 kA
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 7,5 kA
Вимикаюча здатність для 230 В (EN 60947-2): 15 kA
Вимикаюча здатність для 240 В (EN 60947-2): 15 kA
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 10 / 14,4 In
min / max діапазон спрацьовування електромагнітного розчеплювача при DC: 15/30 In
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In
Електричний струм/температура.
Номінальний струм при -15 ° C: 31,35 A
Номінальний струм 30 ° C: 25 A
Номінальний струм при 35 ° C: 27,36 A
Номінальний струм 40 ° C: 26,96 A
Номінальний струм 45 ° C: 26,56 A
Номінальний струм 50 ° C: 28 A
Номінальний струм 55 ° C: 25,76 A
Номінальний струм 60 ° C: 25,36 A
Номінальний струм 65 ° C: 24,97 A
Номінальний струм 70 ° C: 24,57 A
Номінальний струм при -20 ° C згідно IEC 60947-2: 38,74 A
Номінальний струм при 65 ° C згідно IEC 60947-2: 24,03 A
Номінальний струм при 70 ° C згідно IEC 60947-2: 23,17 A
Коефіцієнт корекції струму.
Коригуючий коефіцієнт магнітного розчеплювача при 100 Гц: 1,1.
Коригуючий коефіцієнт магнітного розчеплювача при 200 Гц: 1,2.
Коригуючий коефіцієнт магнітного розчеплювача при 400 Гц: 1,5.
Коригуючий коефіцієнт магнітного розчеплювача при 60 Гц: 1.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв 0,85.
Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 3,37 W.
Максимальна втрата потужності на полюс у відповідності зі стандартом вироби: 4,5 W.
Загальна потужність, що розсіюється під номінальним струмом: 3,37 W.
Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.
Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 17,5 mm.
Монтаж.
Момент затягування: 2,8 Нм.
Підходить для вбудованого монтажу.
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R. 3; Berker R. 1; Серія 1930; серія R. classic.
Нижнє підключення для модульних пристроїв: є.
Підключення.
Нижня гвинтове з'єднання з гнучким провідником: 1/25 mm2
Верхнє гвинтове з'єднання з гнучким провідником: 1/25 mm2
Секція виходу гвинта при нерухомому проводі: 1/35 mm2
Попередній розріз під з'єднання при нерухомому проводі: 1/35 mm2
Обладнання.
Можливість приєднання додаткового устаткування.
Стандарти.
Стандартний текст: EN 60898-1, IEC 60947-2.
Європейська директива WEEE: пов'язаний.
Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура.
Температура калібрування: 50 ° C.
Основні | |
---|---|
Виробник | Hager |
Країна виробник | Франція |
Матеріал корпусу | Пластик |
Ступінь захисту IP | 20 |
Тип ПЗВ | Вимикач |
Тип монтажу | На DIN рейку |
Технічні характеристики | |
Часострумові характеристики | D |
Кількість модулів | 1 шт. |
Кількість полюсів | 1 шт. |
Номінальний струм | 6 А |
- Ціна: 409,85 ₴
