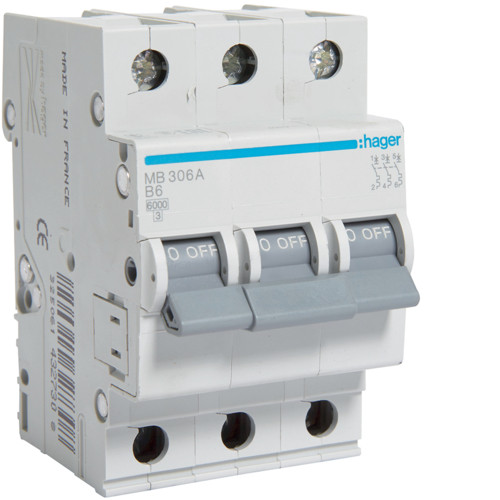

Автоматичний вимикач 3Р, 6kA, B-6A, 3M Hager

3-полюсний автоматичний вимикач Hager з характеристикою спрацьовування застосовується переважно для захисту кабелів та ланцюгів в житлових будинках (ланцюги освітлення, розетки)

Переваги:

геометрія клеми виключає неправильне підключення проводу;

металева кліпса дозволяє виробляти одиночний монтаж/демонтаж без особливих зусиль;

одночасне приєднання фазної шини та провідника за допомогою Bi-Connect клеми;

однозначна індикація стану ВКЛ/ВИКЛ, витік;

можливість пломбування важеля управління;

монтаж проводки проводиться швидко і надійно завдяки фазним шин;

надійний захист (IP2x) від випадкового дотику до струмоведучих частин.


Технічні характеристики:

Архітектура.
Кількість захищених полюсів: 3.
Кількість полюсів: 3 P.
Тип полюси: 3 Р.
Крива: Ст.

Основні електричні характеристики.
Частота: 50/60 Hz.
Номінальна вимикаюча здатність струму короткого замикання: 6 kA.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 230/400 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 4000 V.

Електричний струм.
Значення струму короткого замикання 400 В 50 Гц: 6 kA
Номінальна вимикаюча здатність згідно EN 60898: 6 kA
Вимикаюча здатність на 1 полюсі 400 В NF 60947-2: 3 kA
Вимикаюча здатність для 230 В (EN 60947-2): 10 kA
Вимикаюча здатність для 415 В (EN 60947-2): 10 kA
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 3/5 In
min / max діапазон спрацьовування електромагнітного розчеплювача при DC In 4/7
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In

Електричний струм / температура
Номінальний струм при -15 ° C: 7,5 A
Номінальний струм 20 ° C: 6,4 A
Номінальний струм 30 ° C: 6 A
Номінальний струм при 35 ° C: 5,8 A
Номінальний струм 40 ° C: 5,6 A
Номінальний струм 45 ° C: 5,4 A
Номінальний струм 50 ° C: 5,2 A
Номінальний струм 55 ° C: 5 A
Номінальний струм 60 ° C: 4,8 A
Номінальний струм 65 ° C: 4,6 A
Номінальний струм 70 ° C: 4,4 A

Коефіцієнт корекції струму.
Коригуючий коефіцієнт магнітного розчеплювача при 100 Гц: 1,1.
Коригуючий коефіцієнт магнітного розчеплювача при 200 Гц: 1,2.
Коригуючий коефіцієнт магнітного розчеплювача при 400 Гц: 1,5.
Коригуючий коефіцієнт магнітного розчеплювача при 60 Гц: 1.
Коефіцієнт корекції струму для 2-х пристроїв, розташованих поряд: 1.
Коефіцієнт корекції струму для 3-х пристроїв, розташованих поряд: 0,95.
Коригуючий коефіцієнт при розташуванні поряд 4 і 5 пристроїв: 0,9.
Коригуючий коефіцієнт при розташуванні поряд 6 пристроїв 0,85.

Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 1,34 W
Загальна потужність, що розсіюється під номінальним струмом: 3,9 W

Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.

Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 52,5 мм.

Монтаж.
Момент затягування: 2,8 Нм.

Підключення.
Поперечний розріз з'єднання з жорстким проводом: 1 - 35 мм2.
Поперечний розріз з'єднання з гнучким проводом: 1 - 25 мм2.
Тип з'єднання: Гвинтовий.
Сполучна здатність верхнього і нижнього гвинтових Клем з гнучким кабелем: 1/25 mm2.
Сполучна здатність верх. та нижнього гвинтових Клем з жорстким кабелем: 1/35 mm2.

Стандарти.
Стандартний текст: EN 60898-1.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 70 ° C.
Клас обмеження енергії I2t: 3.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.
Температура зберігання / транспортування: -25 ... 80 ° C.
