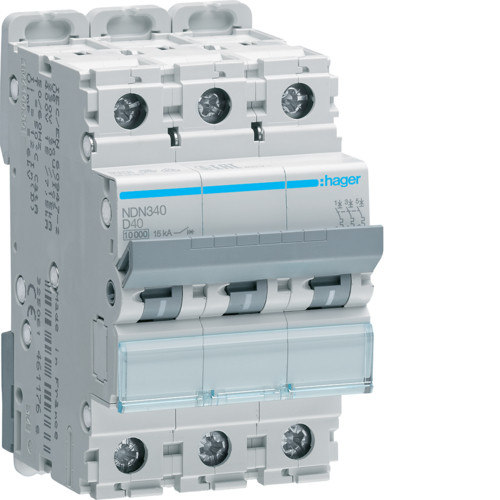

Автоматичний вимикач 3п, D-40А, 10 kA, 3м Hager

Автоматичний вимикач 3п, D-40А, 10 kA, 3м Hager з характеристикою спрацьовування D застосовується для захисту електричного кабелю, особливо в приладах з великим пусковим струмом (трансформатори, електродвигуни).

Переваги автоматичних вимикачів Hager:

Особлива геометрія клеми дозволяє безпомилково підключити дроти.

За допомогою металевої кліпси одиночний монтаж/демонтаж проводиться без особливих зусиль.

Bi-Connect клеми про дозволяютьодночасно приєднати фазну шину і провідник.

Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік.

Можливість пломбування важеля управління.

Завдяки фазним шин монтаж проводки проводиться швидко і надійно.

Надійний захист (IP2x) від випадкового дотику до струмоведучих частин.



Технічні характеристики NDN340:

Архітектура.
Кількість захищених полюсів: 3.
Кількість полюсів: 3 P.
Тип полюси: 3 P.
Тип монтажу: DIN-рейка.
Крива: D.

Основні електричні характеристики.
Тип напруги живлення: AC.
Номінальна робоча напруга змінного струму 400 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсного напруги 6000 V.

Електричний струм.

Максимальна відключаюча здатність Icu для 400В (EN 60947-2): 15 kA.
Значення струму короткого замикання 230 В 50 Гц: 10 kA.
Значення струму короткого замикання 400 В 50 Гц: 10 kA.
Номінальна вимикаюча здатність згідно EN 60898: 7,5 kA.
Потужність короткого замикання 220 В 50 Гц згідно IEC 947.2: 15 kA.
Потужність короткого замикання 230 В 50 Гц згідно IEC 947.2: 15 kA.
Потужність короткого замикання 240 В 50 Гц згідно IEC 947.2: 15 kA.
Потужність короткого замикання 380 В 50 Гц згідно IEC 947.2: 7,5 kA.
Потужність короткого замикання 400 В 50 Гц згідно IEC 947.2: 7,5 kA.
Потужність короткого замикання 415 В 50 Гц згідно IEC 947.2: 7,5 kA.
Вимикаюча здатність для 230 (EN 60947-2): 30 kA.
Вимикаюча здатність для 240В (EN 60947-2): 30 kA.
Вимикаюча здатність для 415В (EN 60947-2): 15 kA.
Поріг електромагнітного розчіплювача змінного струму хв. / Макс .: 10 / 14,4 In.
min / max діапазон спрацьовування електромагнітного розчеплювача при DC: 15/30 In.
min / max діапазон спрацьовування теплового розчеплювача при АС: 1,13 / 1,45 In.
min / max діапазон спрацьовування теплового розчеплювача при DC: 1,13 / 1,45 In.

Электрический ток/температура.
Номинальный ток при -15 ° C: 54,71 A.
Номинальный ток 30 ° C: 40 A.
Номинальный ток при 35 ° C: 41,58 A.
Номинальный ток 40 ° C: 40,27 A.
Номинальный ток 45 ° C: 38,95 A.
Номинальный ток 50 ° C: 39,57 A.
Номинальный ток 55 ° C: 36,32 A.
Номинальный ток 60 ° C: 35,01 A.
Номинальный ток 65 ° C: 33,7 A.
Номинальный ток 70 ° C: 32,39 A.
Номинальный ток при -20 ° C согласно IEC 60947-2: 61,45 A.
Номинальный ток при 65 ° C согласно IEC 60947-2: 36,33 A.
Номинальный ток при 70 ° C согласно IEC 60947-2: 34,85 A.

Коэффициент коррекции тока.
Корректирующий коэффициент магнитного расцепителя при 100 Гц: 1,1.
Корректирующий коэффициент магнитного расцепителя при 200 Гц: 1,2.
Корректирующий коэффициент магнитного расцепителя при 400 Гц: 1,5.
Корректирующий коэффициент магнитного расцепителя при 60 Гц: 1,1.
Коэффициент коррекции тока для 2-х устройств, расположенных рядом: 1.
Коэффициент коррекции тока для 3-х устройств, расположенных рядом: 0,95.
Корректирующий коэффициент при расположении рядом 4 и 5 устройств: 0,9.
Корректирующий коэффициент при расположении рядом 6 устройств 0,85.

Потужність.
Потужність, що розсіюється в розрахунку на кожен полюс: 3,48 W.
Максимальна втрата потужності на полюс відповідності зі стандартом вироби: 7,5 W.
Загальна потужність, що розсіюється під номінальним струмом: 10.1 W.

Витривалість.
Електрична міцність кількості циклів: 4000.
Кількість механічних процесів: 20000.

Розміри.
Глибина встановленого вироби: 70 mm.
Висота встановленого вироби: 83 mm.
Ширина встановленого вироби: 52,5 мм.

Монтаж.
Момент затягування: 2,8 Нм.
Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R. 3; Berker R. 1; Серія 1930; серія classic R.
Нижнє підключення для модульних пристроїв: є.
Підходить для вбудованого монтажу.

Підключення.
Нижня гвинтове з'єднання з гнучким провідником: 1/25 mm2.
Верхнє гвинтове з'єднання з гнучким провідником: 1/25 mm2.
Секція виходу гвинта при нерухомому проводі: 1/35 mm2.
Попередній розріз під з'єднання при нерухомому проводі: 1/35 mm2.

Обладнання.
Можливо приєднання додаткового устаткування.

Стандарти.
Стандартний текст: EN 60898-1, IEC 60947-2.
Європейська директива WEEE: пов'язаний.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Висота: 2000 m.
Температура зберігання: -25 до + 80 ° C.


Температура.
Температура калібрування: 50 °C.
