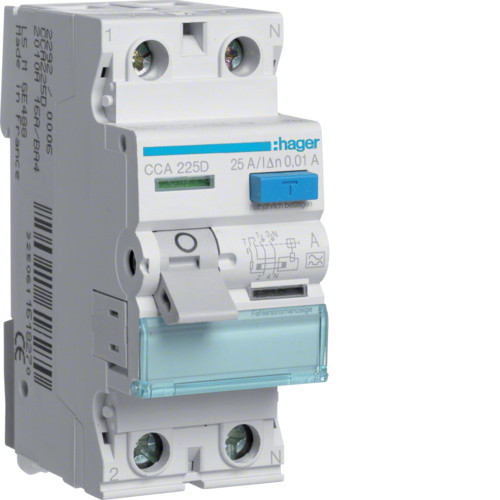

УЗО 25 A, 10 mA, A, 2м Hager

УЗО 25 A, 10 mA, A, 2м с тип А застосовується для захисту будинку від виникнення пожеж при пошкодженні ізоляції електропроводки або електроприладів, особливо в приладах у підвищеним пусковим струмом (групи ламп, електродвигуни тощо), а також захищає людину від ураження електричним струмом.

Переваги модульних пристроїв захисного відключення Hager:

Особлива геометрія клеми дозволяє безпомилково підключити електричний кабель.

Завдяки металевої кліпсі полегшений одиночний монтаж/демонтаж пристрою.

Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.

Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік;

Можливість захисту ПЗВ від несанкціонованого доступу шляхом опломбування важеля управління.

Фазні шини дозволяють швидко і надійно здійснювати монтаж електричного кабелю.

Всі струмоведучі частини закриті від запобігання торкання пальцями.

При виявленні витоку УЗО автоматично відключає за 200 мсек.



Як УЗО захищає людей та тварин від ураження електричним струмом:

Захист від прямого дотику - безпосередній дотик до струмоведучих частин, що знаходяться під напругою.

Непрямий контакт - дотик до струмопровідних частин (корпус електроустановки) у разі пошкодження основної ізоляції.

Нижче наведено схематичний приклад пристрої захисного відключення

УЗО має магнітну ланцюг у вигляді кільцевого осердя, навколо якого проходить ланцюг основного струму.

I1 - струм на вході споживача

I2 - струм на виході споживача

Id - струм витоку

Ic - струм через тіло при дотику до струмопровідних частин.

RA - опір заземлення

На двох-полюсних УЗО можуть бути встановлені додаткові пристрої, що кріпляться з лівого боку:

додатковий контакт / сигнальний контакт CZ001

незалежний розчіплювач MZ203, MZ204

розчіплювач мінімальної напруги MZ205, MZ206



Технічні характеристики CC216J:


Архітектура.
Кількість полюсів: 2Р.
Тип монтажу: DIN-рейка.

Основні електричні характеристики.
Частота: 50 Hz.
Номінальна робоча напруга змінного струму: 230 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V.

Электрический ток.
Номинальный дифференциальный ток: 10 mA.
Сила импульса тока (волна 8/20 мкс): 0,25 kA.
Мощность отключения и замыкания: 1,5 kA.
Условный номинальный ток короткого замыкания в соответствии с EN 61008-1: 6 kA.

Мощность.
Рассеиваемая мощность в расчете на каждый полюс: 1,2 W.
Общая рассеиваемая мощность под номинальным током: 2,4 W.

Отключение.
Кратковременная задержка отключения: нет.
Защита от ложных срабатываний: нет.

Выносливость.
Электрическая прочность количества циклов 2000.
Количество механических процессов: 4000.

Размеры.
Глубина установленного изделия: 70 mm.
Высота установленного изделия: 83 mm.
Ширина установленного изделия: 35 mm.
Конструкционный размер (DIN 43880): 1.

Монтаж.
Момент затяжки: 2,8 Нм.
Тип зажима нижней клеммы для модульных устройств: нет.
Тип верхней клеммы для модульных устройств: Berker.Net; Электронная платформа; Berker R.3; Berker R.1; Серия 1930; серия R.classic.
Нижнее подключение для модульных устройств: нет.

Подключение.
Верхнее винтовое соединение с гибким проводником: 1/16 mm².
Секция выхода винта при неподвижном проводе: 1/25 mm².
Предыдущее разрез под соединение при неподвижном проводе: 1/25 mm².
Поперечный разрез соединения с жестким проводом: 25 мм².
Поперечный разрез соединения с гибким проводом: 16 мм².
Тип соединения: Винтовой.
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем: 1/16 mm².

Стандарты.
Стандартный текст: IEC 61008-1, EN 61008-1.
Европейская директива WEEE: связанный.

Безопасность.
Защитное исполнение: IP20.
Тип дифференциальной защиты: A.

Условия использования.
Степень загрязнения в соответствии с IEC 60664 / IEC 60947-2: 2.
Рабочая температура: -25 ... 40 ° C.
Высота: 2000 m.
Температура хранения: -55 до 70 ° C.
Температура хранения / транспортировки: -55 ... 70 ° C.
