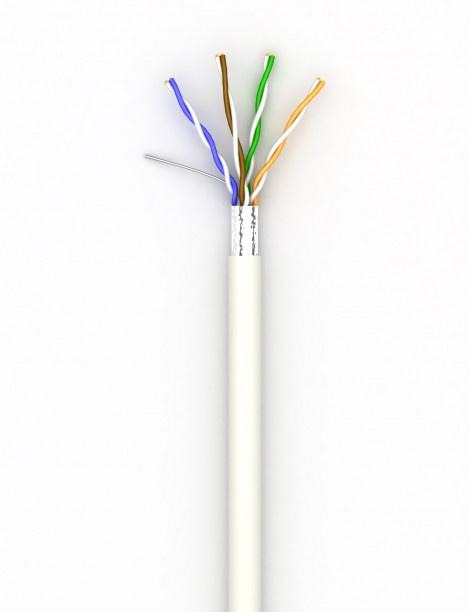

Lan-кабель КПВЭ-ВП (200) 4х2х0,51 (FTP-сat.5E)

Lan-кабель КПВЭ-ВП (200) 4х2х0,51 (FTP-сat.5E) використовується для PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с.

Застосуємо для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури в умовах підвищених електромагнітних впливів. Експлуатується при частотах до 200 МГц.

Технічні особливості:

• Струмопровідна жила: мідна м'яка дріт діаметром 0,51 мм (24 AWG).
• Ізоляція: поліетилен. Діаметр провідника: 1,07 мм Пара: 2 скручених разом провідника. Колір жив: пара 1: біло-синя / синя; пара 2: біло-помаранчева / помаранчева; пара 3: біло-зелена / зелена; пара 4: біло-коричнева / коричнева. Сердечник: 4 пари скручені разом.
• Екран пари: алюмополімерної стрічка (металом всередину). Під екраном прокладена мідна луджена контактна дріт діаметром 0,4 мм
• Зовнішня оболонка складається з полівінілхлоридного пластикату (ПВХ) або LS0H-компаунда. Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H) Максимальний діаметр кабелю: 6,6 мм

Технічні характеристики:

• Під час монтажу допустима температура від -10 °C до +60 °C
• Після монтажу від -20 °C до +60 °C
• Під час монтажу радіус вигину не менше 8-x діаметрів кабелю.
• Після монтажу радіус вигину не менше 4-x діаметрів кабелю.
• Розтягуючі зусилля не більше 85 Н
• Опір постійному струму не більше 96 Ом/км
• Опір ізоляції не менше 5 ГОм/км
• Робоча ємність не більше 56 пФ/м
• Швидкість поширення сигналу не менше 0,68 з
• Затримка поширення сигналу не більше 534+36/кв. кор. f нс/100 м
• Зміщення затримки на частоті: 100 МГц не більше 45 нс/100 м
• Хвильовий опір в діапазоні частот: 1-100 МГц 100±10 Ом 100-200 МГц 100±15 Ом
• Загасання по екрану в діапазоні частот: 30-200 МГц до 40 дБ
• Випробувальна напруга між жилами, жилами і екраном (пост. струм, 2) 2,5 кВ
• Робоча напруга (пост. струм) 72 Ст.
