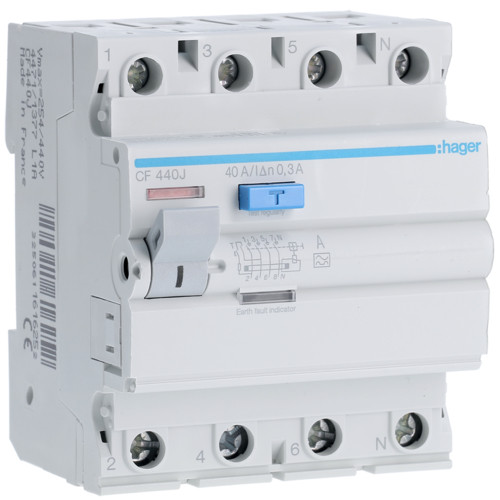

УЗО Диференціальне реле Hager 4x40 A, 300 mA, A, 4м

1 474,40

  • В наявності
  • Код: CF440J
+380 (50) 291-63-40
  • +380 (68) 337-60-66
  • +380 (63) 978-83-92
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
УЗО Диференціальне реле Hager 4x40 A, 300 mA, A, 4м
В наявностіУЗО Диференціальне реле Hager 4x40 A, 300 mA, A, 4м
1 474,40
+380 (50) 291-63-40
  • +380 (68) 337-60-66
  • +380 (63) 978-83-92
Опис
Характеристики
Інформація для замовлення

УЗО 4x40 A, 300 mA, A, 4м тип А (чутливість до змінного та пульсуючого струмів) застосовується для захисту будинку від виникнення пожеж при пошкодженні ізоляції електропроводки або електроприладів, особливо в приладах у підвищеним пусковим струмом (групи ламп, електродвигуни тощо), а також захищає людину від ураження електричним струмом.

Переваги модульних пристроїв захисного відключення Hager:

Особлива геометрія клеми дозволяє безпомилково підключити електричний кабель.

Завдяки металевої кліпсі полегшений одиночний монтаж/демонтаж пристрою.

Bi-Connect клеми дозволяють одночасно приєднати фазну шину і провідник.

Інтуїтивно зрозуміла індикація стану ВКЛ/ВИКЛ, витік;

Можливість захисту ПЗВ від несанкціонованого доступу шляхом опломбування важеля управління.

Фазні шини дозволяють швидко і надійно здійснювати монтаж електричного кабелю.

Всі струмоведучі частини закриті від запобігання торкання пальцями.

При виявленні витоку УЗО автоматично відключає за 200 мсек.

Чутливість до імпульсного струму і стійкість до ударному струму до 250 А

Вимикаюча здатність 6 кА, з запобіжником 63 А/gL

Як УЗО захищає людей та тварин від ураження електричним струмом:

Захист від прямого дотику - безпосередній дотик до струмоведучих частин, що знаходяться під напругою.

Непрямий контакт - дотик до струмопровідних частин (корпус електроустановки) у разі пошкодження основної ізоляції.

Нижче наведено схематичний приклад принципу роботи пристрою захисного відключення

УЗО має магнітну ланцюг у вигляді кільцевого осердя, навколо якого проходить ланцюг основного струму.

I1 - струм на вході споживача

I2 - струм на виході споживача

Id - струм витоку

Ic - струм через тіло при дотику до струмопровідних частин.

RA - опір заземлення

На 4-полюсних УЗО можуть бути встановлені додаткові пристрої, що кріпляться з лівого боку:

додатковий контакт / сигнальний контакт CZ001;

незалежний розчіплювач MZ203, MZ204;

розчіплювач мінімальної напруги MZ205, MZ206.



Технічні характеристики CF440J:

Архітектура.
Кількість полюсів: 4Р.
Тип монтажу: DIN-рейка.

Основні електричні характеристики.
Частота: 50 Hz.
Номінальна робоча напруга змінного струму: 230/400 V.

Напруга.
Номінальна напруга ізоляції: 500 V.
Стійкість по відношенню до номінальної імпульсної напруги: 4000 V.

Електричний струм.
Номінальний диференціальний струм: 300 mA.
Сила імпульсу струму (хвиля 8/20 мкс): 0,25 kA.
Потужність відключення і замикання: 1,5 kA.
Умовний номінальний струм короткого замикання у відповідності з EN 61008-1: 6 kA.

Электрический ток/температура.
Номинальный ток при -15 ° C: 40 A.
Номинальный ток 20 ° C: 40 A.
Номинальный ток 30 ° C: 40 A.
Номинальный ток при 35 ° C: 40 A.
Номинальный ток 40 ° C: 40 A.
Номинальный ток 45 ° C: 40 A.
Номинальный ток 50 ° C: 40 A.
Номинальный ток 55 ° C: 40 A.
Номинальный ток 60 ° C: 40 A.
Номинальный ток 65 ° C: 40 A.
Номинальный ток 70 ° C: 40 A.

Мощность.
Рассеиваемая мощность в расчете на каждый полюс: 3,6 W.
Общая рассеиваемая мощность под номинальным током: 8,1 W.

Отключение.
Кратковременная задержка отключения: нет.
Защита от ложных срабатываний: нет.

Выносливость.
Электрическая прочность количества циклов 2000.
Количество механических процессов: 4000.

Размеры.
Глубина установленного изделия: 70 mm.
Высота установленного изделия: 83 mm.
Ширина установленного изделия: 70 mm.
Конструкционный размер (DIN 43880): 1.

Монтаж.
Момент затяжки: 2,8 Нм.
Тип зажима нижней клеммы для модульных устройств: нет.
Тип верхней клеммы для модульных устройств: Berker.Net; Электронная платформа; Berker R.3; Berker R.1; Серия 1930; серия R.classic.
Нижнее подключение для модульных устройств: нет.

Подключение.
Верхнее винтовое соединение с гибким проводником: 1/16 mm².
Секция выхода винта при неподвижном проводе: 1/25 mm².
Предыдущее разрез под соединение при неподвижном проводе: 1/25 mm².
Поперечный разрез соединения с жестким проводом: 25 мм².
Поперечный разрез соединения с гибким проводом: 16 мм².
Тип соединения: Винтовой.
Соединительная способность верхнего и нижнего винтовых клемм с гибким кабелем: 1/16 mm².

Стандарты.
Стандартный текст: IEC 61008-1, EN 61008-1.
Европейская директива WEEE: связанный.

Безопасность.
Защитное исполнение: IP20.
Тип дифференциальной защиты: A.

Умови використання.
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2.
Робоча температура: -25 ... 40 ° C.
Висота: 2000 m.
Температура зберігання -55 до 70 ° C.
Температура зберігання / транспортування: -55 ... 70 ° C.

Основні
ВиробникHager
Країна виробникФранція
Матеріал корпусуПластик
Ступінь захисту IP20
Тип монтажуНа DIN рейку
Технічні характеристики
Кількість полюсів4 шт.
Номінальний струм40 А
